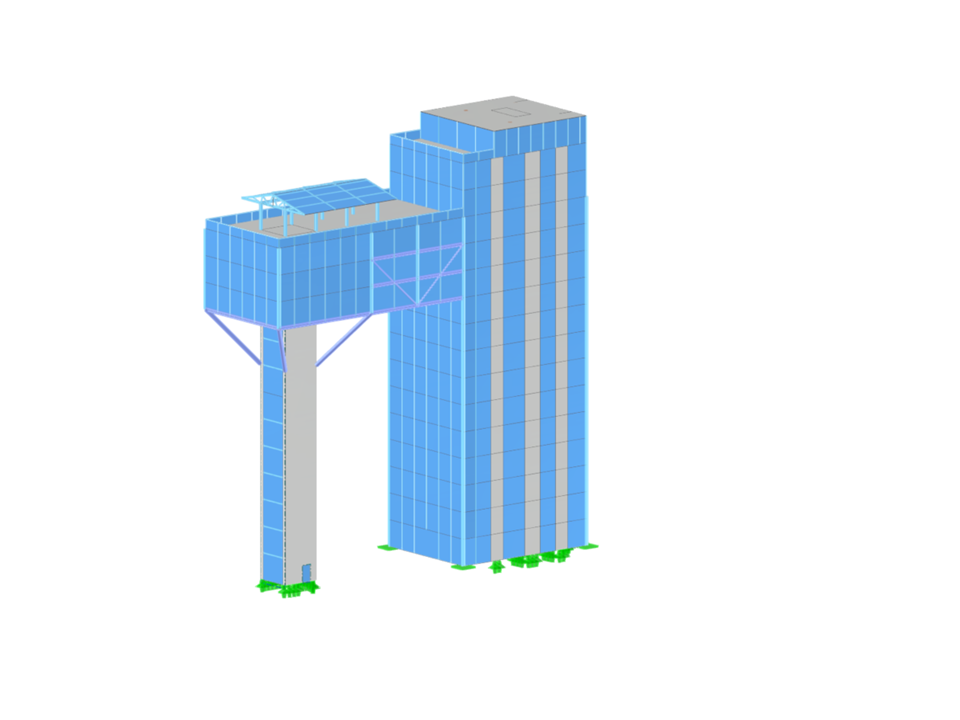

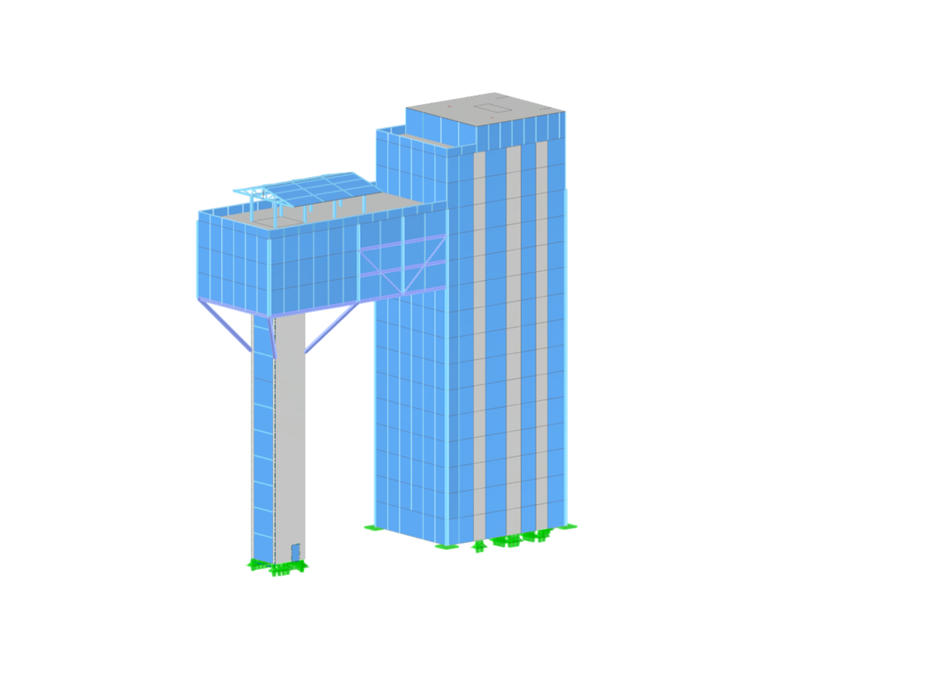

Kranhaus in Verbundbauweise aus Stahl und Stahlbeton
Verwendung von Lastübertragungsflächen zur Modellierung der Glasfassaden
Mehrfachverwendung des Schneelastassistenten dabei in Kombination mit dem Kombinationsassistenten zur Erstellung exklusiver Lastfälle
Verwendung des Windsimulation Add-On aufgrund der außergewöhnlichen Gebäudestruktur
Verwendung von Fachwerkstäben zur Entlastung Deckenfelder mit großen Spannweiten
Kranhaus
| Anzahl Knoten | 1469 |
| Anzahl Linien | 2499 |
| Anzahl Stäbe | 584 |
| Anzahl Flächen | 734 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 11 |
| Anzahl Lastkombinationen | 1270 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5667.876 t |
| Abmessungen (metrisch) | 15.000 x 56.000 x 50.000 m |
| Abmessungen (imperial) | 49.21 x 183.73 x 164.04 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
