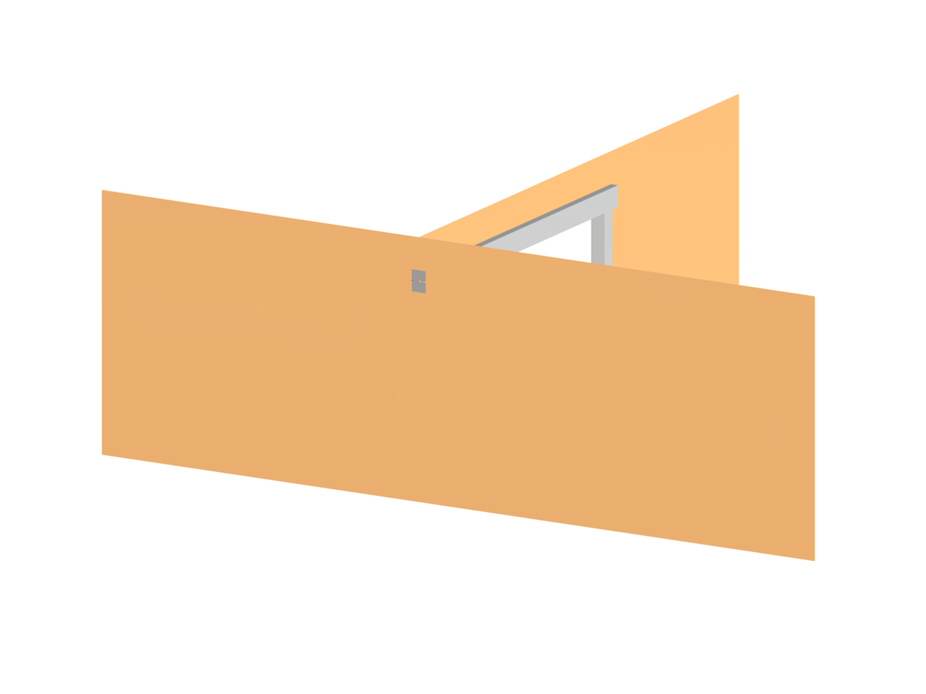

Mauerwerkswand mit Öffnung.
Modell verwendet in
Mauerwerkswand mit Durchbruch
| Anzahl Knoten | 17 |
| Anzahl Linien | 19 |
| Anzahl Stäbe | 5 |
| Anzahl Flächen | 2 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9,901 t |
| Abmessungen (metrisch) | 9,000 x 3,000 x 7,000 m |
| Abmessungen (imperial) | 29.53 x 9.84 x 22.97 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
