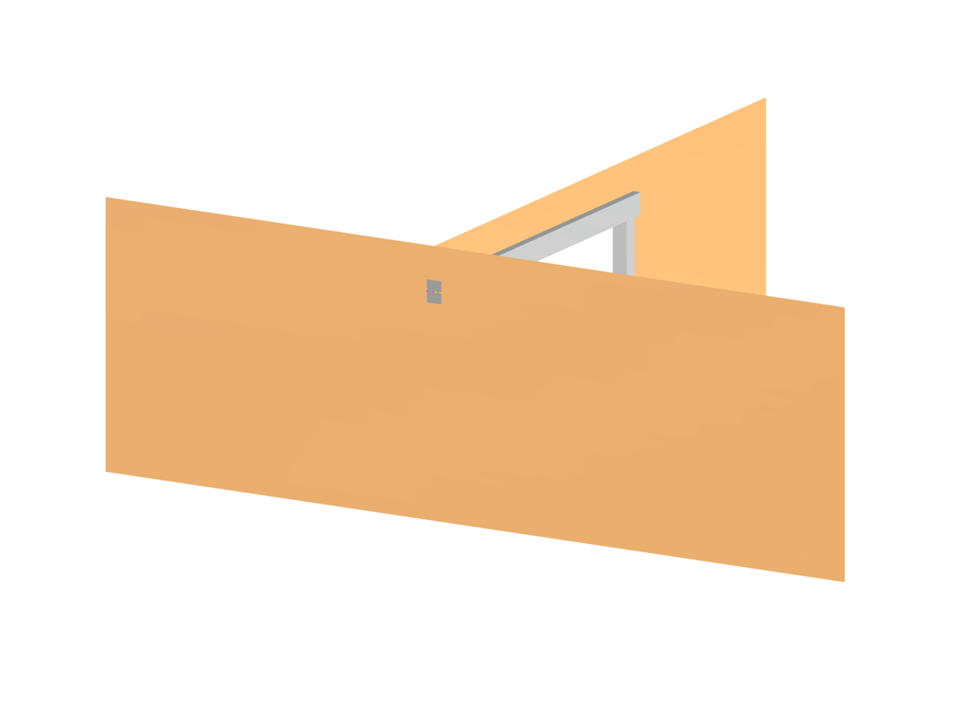

Zděná stěna s otvorem
Model použitý v
Zděná stěna s otvorem
| Počet uzlů | 17 |
| Počet linií | 19 |
| Počet prutů | 5 |
| Počet ploch | 2 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 9,901 t |
| Rozměry (metrické) | 9,000 x 3,000 x 7,000 m |
| Rozměry (imperiální) | 29.53 x 9.84 x 22.97 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
