砌体墙有洞口
全部
本页有0条用户评论。
| 5 星 | ||
| 4 星 | ||
| 3 星 | ||
| 2 星 | ||
| 1 星 |

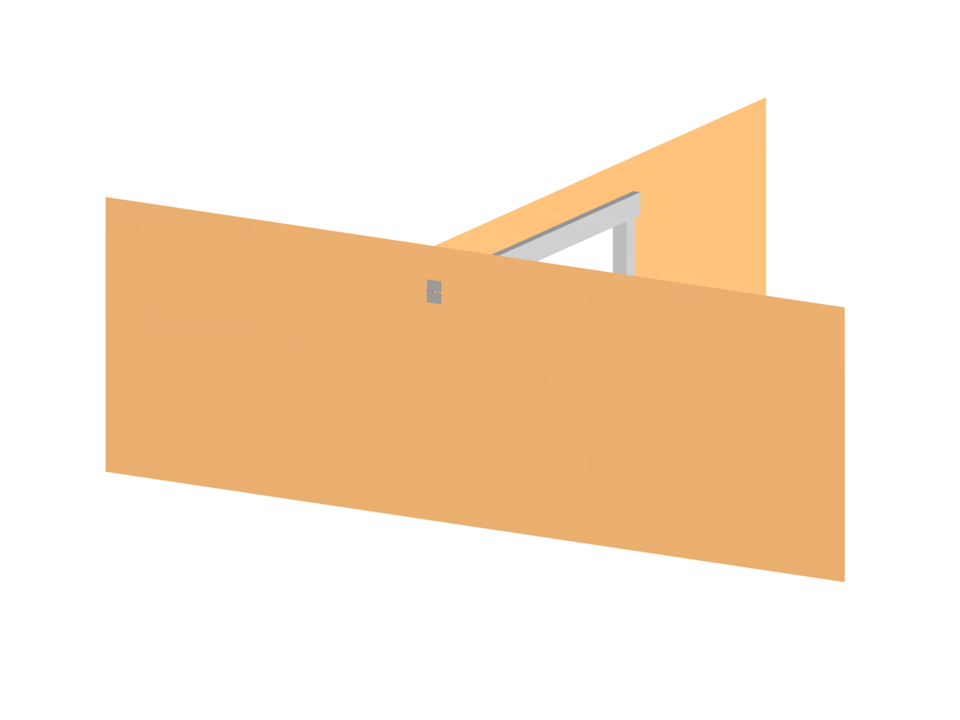

有洞口的砌体墙
| 节点数目： | 17 |
| 线的数目 | 19 |
| 杆件数目： | 5 |
| 面的数目： | 2 |
| 实体数目 | 0 |
| 荷载工况数目 | 2 |
| 荷载组合数目 | 0 |
| 结果组合数目 | 0 |
| 总重量 | 9,901 t |
| 翘曲区域尺寸 | 9.000 x 3.000 x 7.000 m |
您可以下载该结构分析模型来进行专业练习，或者用于您的工程项目。 但是我们不保证模型的准确性或完整性，也不承担任何责任。
