Laden Sie hier das Modell einer Fläche aus Beton herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.

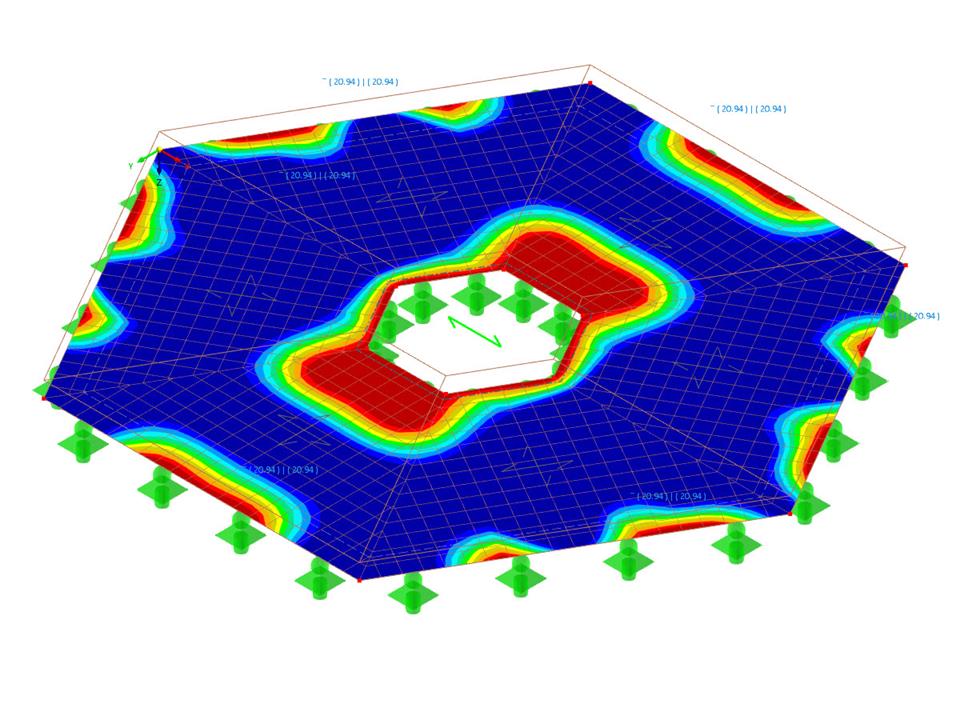

Dieses Modell wird am Vormittag verwendetFlächenbewehrung in RFEM 6 definierenAugust 2023 angewendet.Flächenbewehrung
| Anzahl Knoten | 12 |
| Anzahl Linien | 12 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 8 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 10,961 t |
| Abmessungen (metrisch) | 6,000 x 0,000 x 5,196 m |
| Abmessungen (imperial) | 19.69 x 0 x 17.05 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
