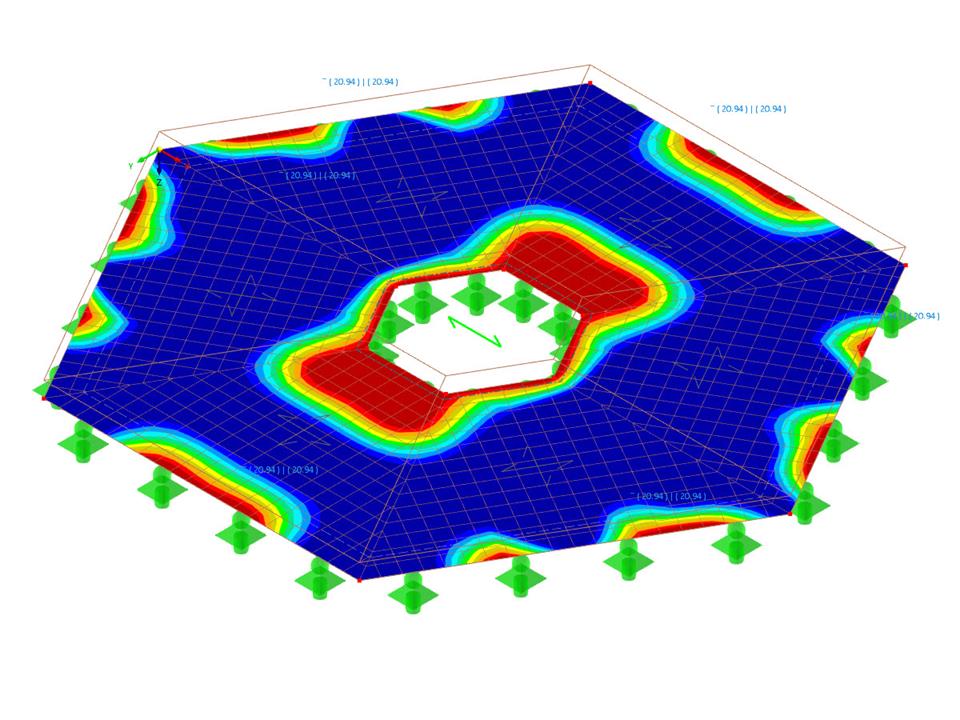

Pobierz model powierzchni betonowej tutaj i otwórz go w programie RFEM 6 opartym na MES.
Ten model jest używany ranoDefiniowanie zbrojenia powierzchniowego w RFEM 6w dniu 14 sierpnia 2023 r.zbrojenie powierzchniowe
| Liczba węzłów | 12 |
| Liczba linii | 12 |
| Liczba prętów | 0 |
| Liczba powierzchni | 1 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 10,961 t |
| Wymiary (metryczne) | 6,000 x 0,000 x 5,196 m |
| Wymiary (imperialne) | 19.69 x 0 x 17.05 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
