Descargue el modelo de una superficie de hormigón aquí y ábralo con el software de análisis de estructuras por elementos finitos RFEM 6.

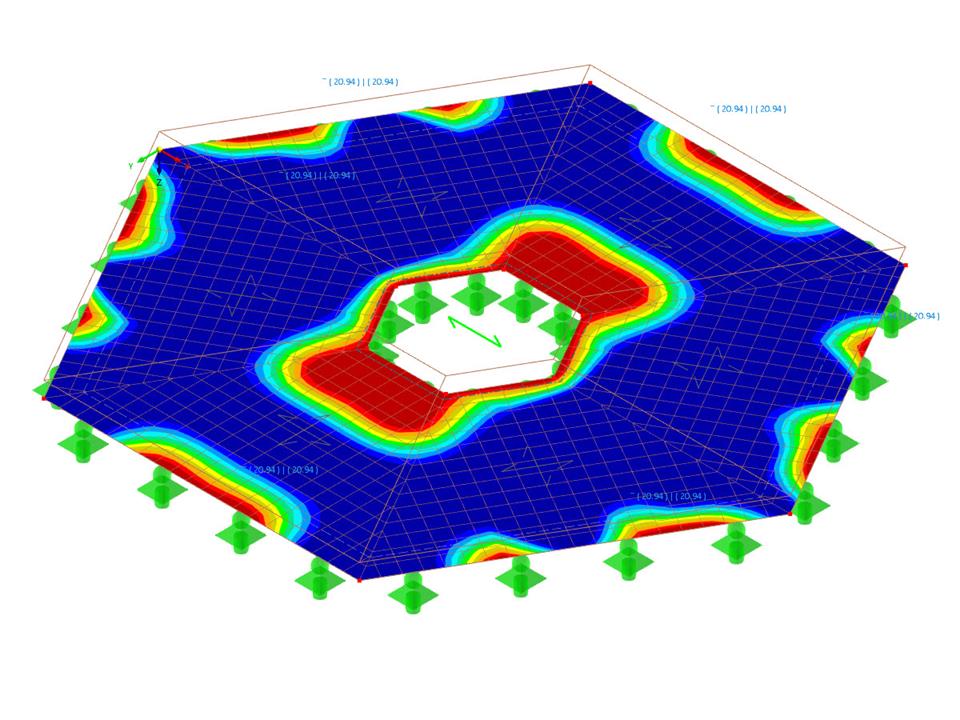

Este modelo se usa en la presentación"Definición de la armadura de piel en RFEM 6"el 14 de agosto de 2023.Armadura de piel
| Número de nudos | 12 |
| Número de líneas | 12 |
| Número de barras | 0 |
| Número de superficies | 1 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 8 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 10,961 t |
| Dimensiones (métricas) | 6,000 x 0,000 x 5,196 m |
| Dimensiones (imperiales) | 19.69 x 0 x 17.05 feet |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
