RFEM – Online-Handbuch Flächen

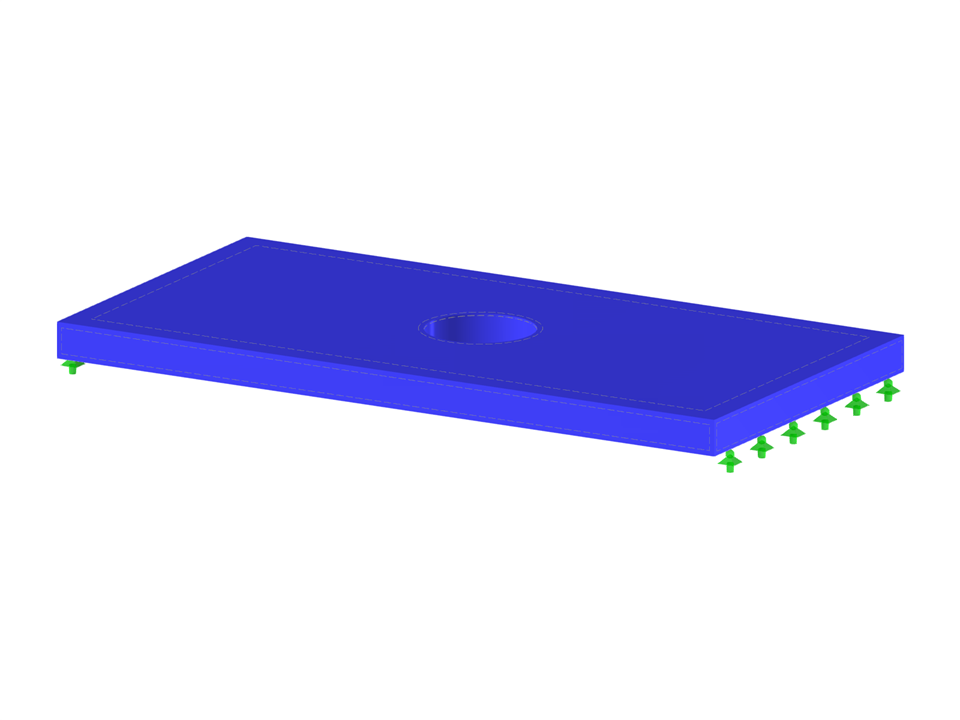

Stahlblech mit Loch und geschichtetem Volumenkörpernetz
Modell verwendet in
Stahlblech
| Anzahl Knoten | 11 |
| Anzahl Linien | 15 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 7 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,012 t |
| Abmessungen (metrisch) | 0,400 x 0,020 x 0,200 m |
| Abmessungen (imperial) | 1.31 x 0.07 x 0.66 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
