Ocelová deska s otvorem a vrstvenou masivní sítí
Model použitý v

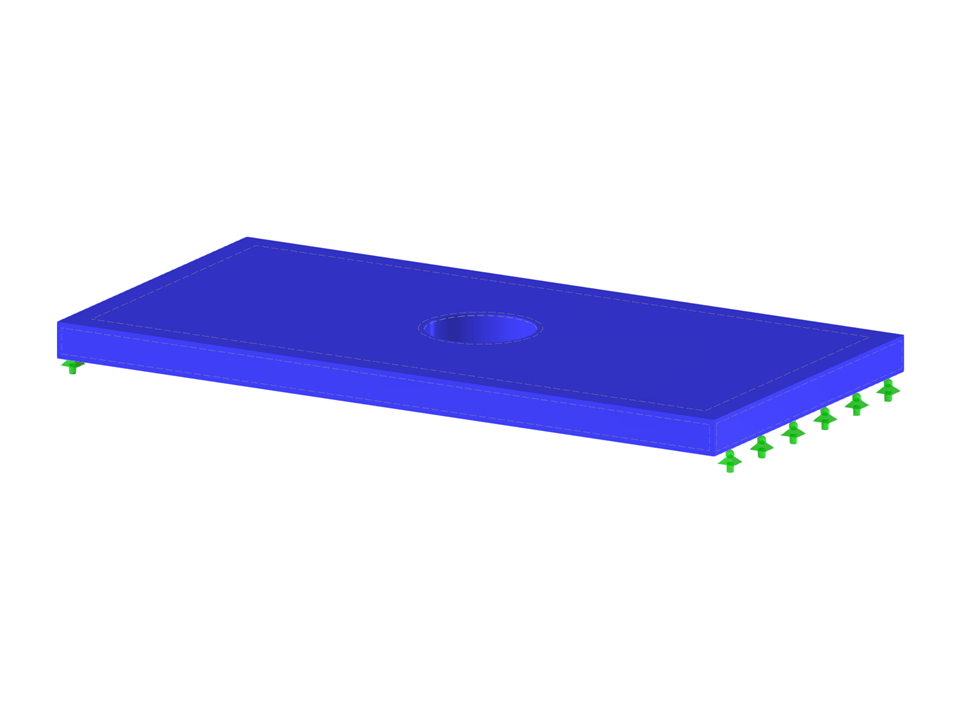

Ocelový plech
| Počet uzlů | 11 |
| Počet linií | 15 |
| Počet prutů | 0 |
| Počet ploch | 7 |
| Počet těles | 1 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,012 t |
| Rozměry (metrické) | 0,400 x 0,020 x 0,200 m |
| Rozměry (imperiální) | 1.31 x 0.07 x 0.66 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
