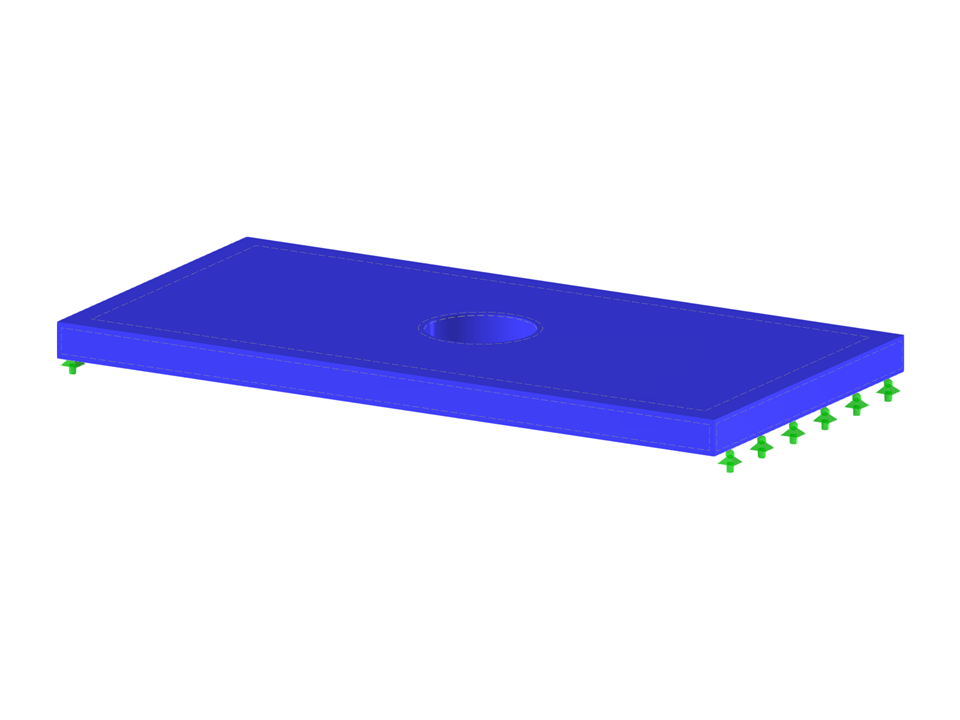

Piastra in acciaio con foro e rete solida a strati
Modello utilizzato in
Piastra di acciaio
| Numero di nodi | 11 |
| Numero di linee | 15 |
| Numero di aste | 0 |
| Numero di superfici | 7 |
| Numero di solidi | 1 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,012 t |
| Dimensioni (metriche) | 0,400 x 0,020 x 0,200 m |
| Dimensioni (imperiali) | 1.31 x 0.07 x 0.66 feet |
