Laden Sie hier das Modell der temporären Struktur herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM 6.
Dieses Modell wurde mit Grasshopper generiert und wird im Webinar " Rhino/Grasshopper to RFEM 6 Data Exchange " am 20.02.2023 vorgestellt.

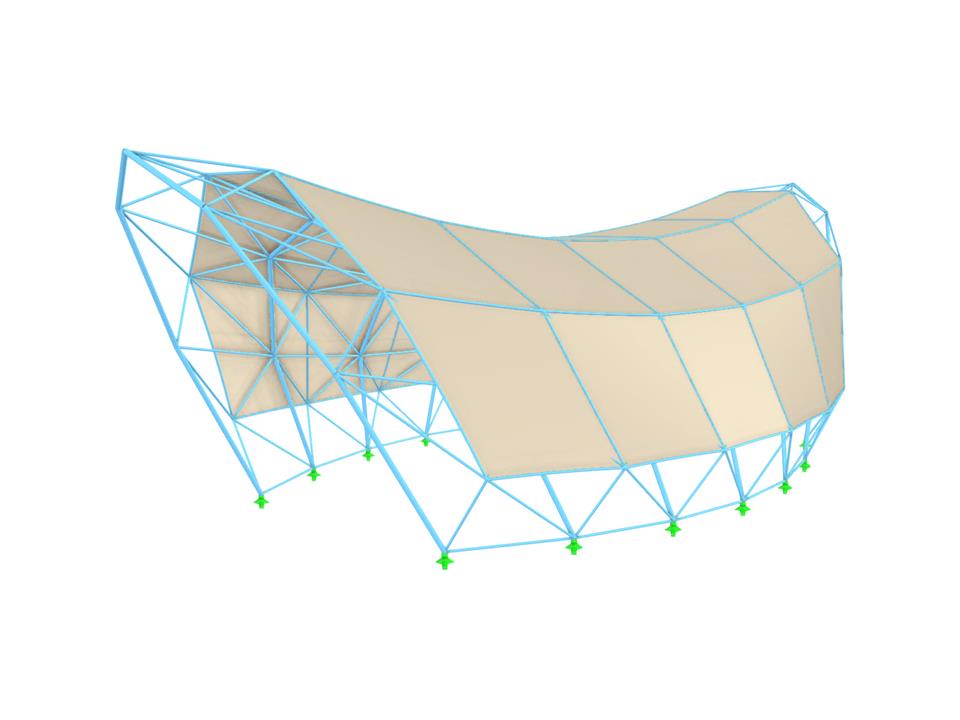

Temporäre Struktur
| Anzahl Knoten | 98 |
| Anzahl Linien | 288 |
| Anzahl Stäbe | 288 |
| Anzahl Flächen | 25 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 4 |
| Anzahl Lastkombinationen | 4 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 5,460 t |
| Abmessungen (metrisch) | 12,861 x 8,400 x 26,095 m |
| Abmessungen (imperial) | 42.19 x 27.56 x 85.61 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
