Stáhněte si zde dočasný model konstrukce a otevřete ho v programu RFEM 6 pro výpočet konečných prvků.
Tento model byl vygenerován pomocí programu Grasshopper a je uveden na webináři „ Výměna dat z programu Rhino/Grasshopper to RFEM 6 “ dne 20. února 2023.

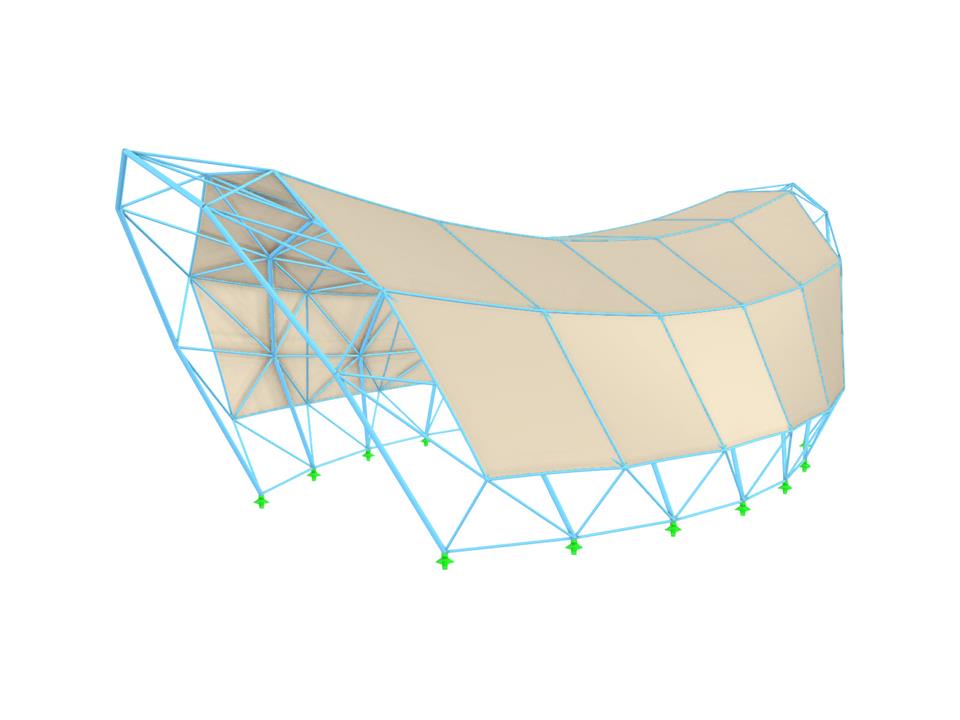

Dočasné konstrukce
| Počet uzlů | 98 |
| Počet linií | 288 |
| Počet prutů | 288 |
| Počet ploch | 25 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 4 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,460 t |
| Rozměry (metrické) | 12,861 x 8,400 x 26,095 m |
| Rozměry (imperiální) | 42.19 x 27.56 x 85.61 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
