Скачайте здесь временную модель конструкции и откройте ее в программе для расчета по конечным элементам RFEM 6.
Эта модель была создана с помощью программы Grasshopper и представлена в вебинаре « Обмен данными Rhino/Grasshopper и RFEM 6 » 20 февраля 2023 года.

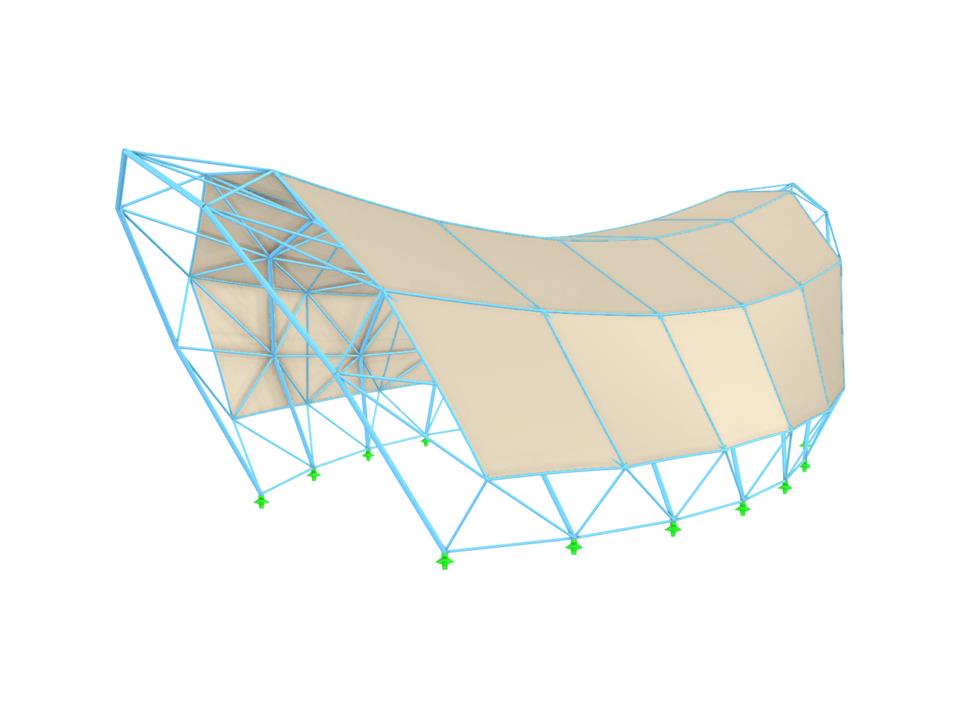

Временное сооружение
| Количество узлов | 98 |
| Количество линий | 288 |
| Количество стержней | 288 |
| Количество поверхностей | 25 |
| Количество тел | 0 |
| Количество загружений | 4 |
| Количество сочетаний нагрузок | 4 |
| Количество расчетных сочетаний | 0 |
| Общий вес | 5,460 t |
| Размеры (метрические) | 12,861 x 8,400 x 26,095 m |
| Размеры (имперские) | 42.19 x 27.56 x 85.61 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
