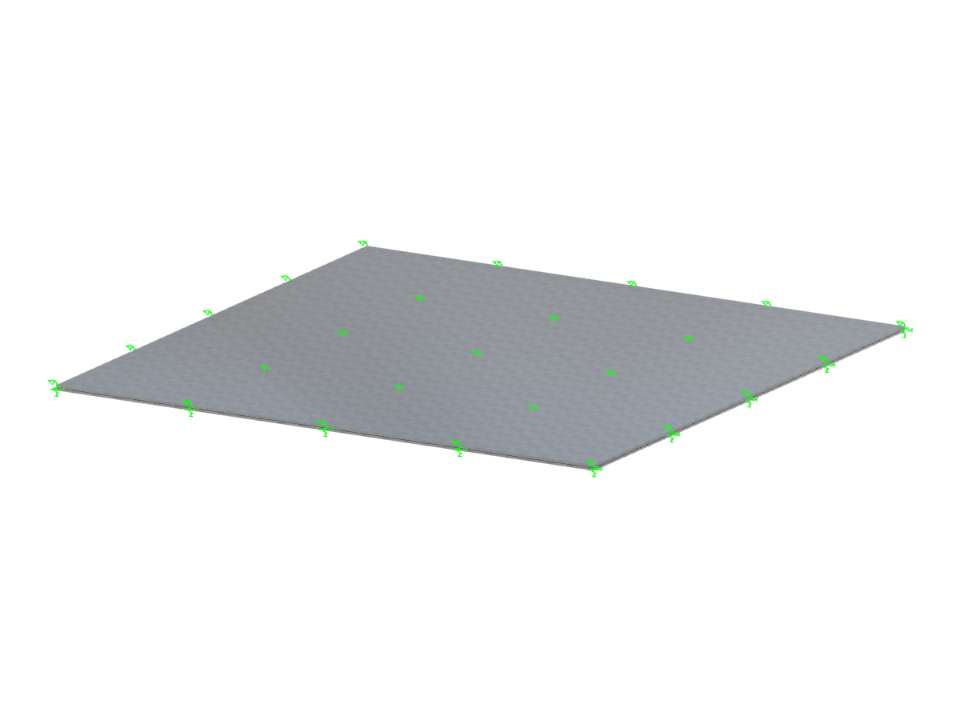

Laden Sie hier das Modell einer Stahlbetonplatte herunter und öffnen Sie es mit dem FEM-Programm RFEM 6.
Dieses Modell wird im Webinar "Modellierung und Bemessung von Stahlbetonkonstruktionen mit RFEM 6 und RSTAB 9" vom 09.06.2022 (auf Arabisch) verwendet.
Stahlbetonplatte
| Anzahl Knoten | 25 |
| Anzahl Linien | 4 |
| Anzahl Stäbe | 0 |
| Anzahl Flächen | 1 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 2 |
| Anzahl Lastkombinationen | 2 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 405,600 t |
| Abmessungen (metrisch) | 26,000 x 0,000 x 26,000 m |
| Abmessungen (imperial) | 85.3 x 0 x 85.3 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
