Scarica qui il modello di una soletta in cemento armato e aprilo con il software FEA strutturale RFEM 6.
Questo modello è utilizzato nel webinar 'Modellazione e progettazione di strutture in calcestruzzo armato con RFEM 6 e RSTAB 9' il 9 giugno 2022 (arabo).

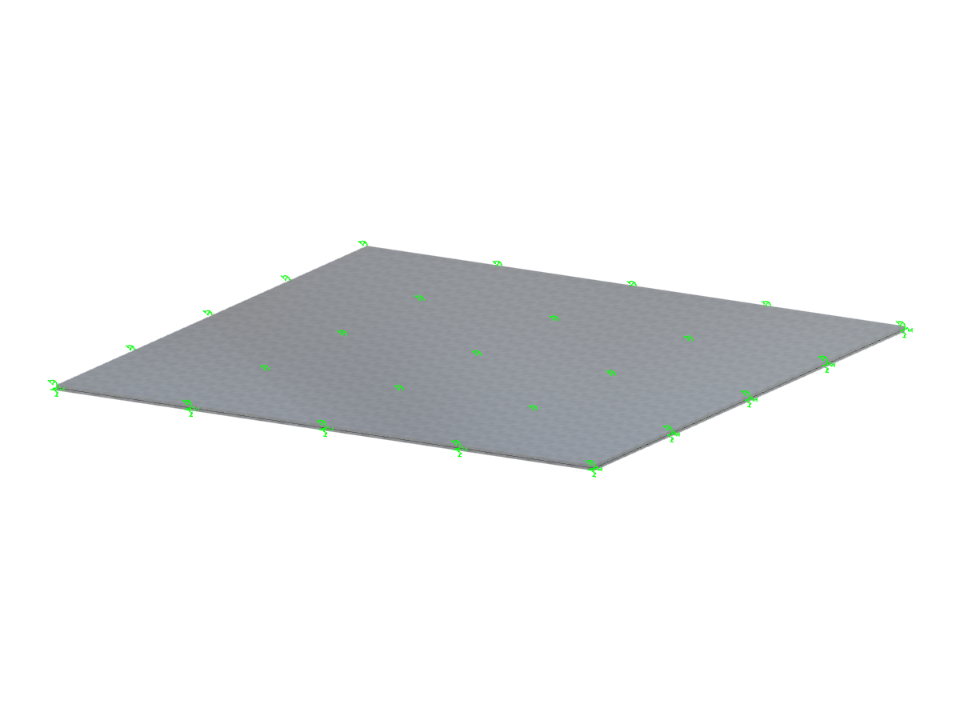

Solaio in cemento armato
Numero di nodi | 25 |
Numero di linee | 4 |
Numero di aste | 0 |
Numero di superfici | 1 |
Numero di solidi | 0 |
Numero di casi di carico | 2 |
Nr. di combinazioni di carico | 2 |
Nr. di combinazioni di risultati | 0 |
Peso totale | 405,600 t |
Dimensioni (metriche) | 26.000 x 0.000 x 26.000 m |
Dimensioni (imperiali) | 85.3 x 0 x 85.3 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Nell'add-on Verifica calcestruzzo, è possibile la verifica di componenti strutturali in calcestruzzo fibrorinforzato secondo la linea guida DAfStb.
È possibile utilizzare questa opzione per la verifica secondo EN 1992-1-1. La verifica secondo la linea guida DAfStb viene eseguita una volta che il calcestruzzo del tipo "Fibrorinforzato" è stato assegnato al componente strutturale armato.
Vai al video esplicativoNella scheda "Armatura a taglio", è possibile selezionare l'opzione "legature su barre libere con selezione attiva nell'area grafica". Consente di disporre ulteriori legature trasversali sulle barre libere dell'armatura longitudinale.
È possibile attivare o disattivare la posizione delle legature nel grafico informativo. Le legature sono applicate per la verifica allo stato limite ultimo e per le verifiche strutturali. Sono disponibili per la verifica secondo EN 1992-1-1.
