Téléchargez ici le modèle d'une dalle en béton armé et ouvrez-le avec le logiciel de calcul aux éléments finis RFEM 6.
Ce modèle est utilisé dans le webinaire 'Modélisation et calcul de structures en béton armé avec RFEM 6 et RSTAB 9' du 9 juin 2022 (en arabe).

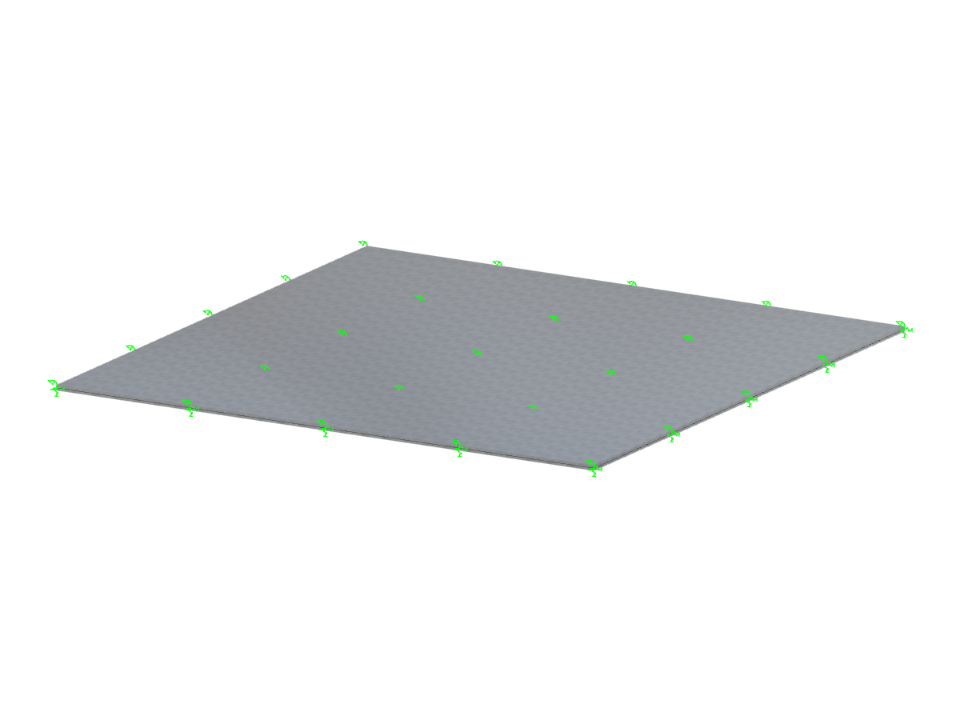

Dalle en béton armé
| Nombre de nœuds | 25 |
| Nombre de lignes | 4 |
| Nombre de barres | 0 |
| Nombre de surfaces | 1 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 2 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 405,600 t |
| Dimensions (métrique) | 26,000 x 0,000 x 26,000 m |
| Dimensions (impériales) | 85.3 x 0 x 85.3 feet |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
