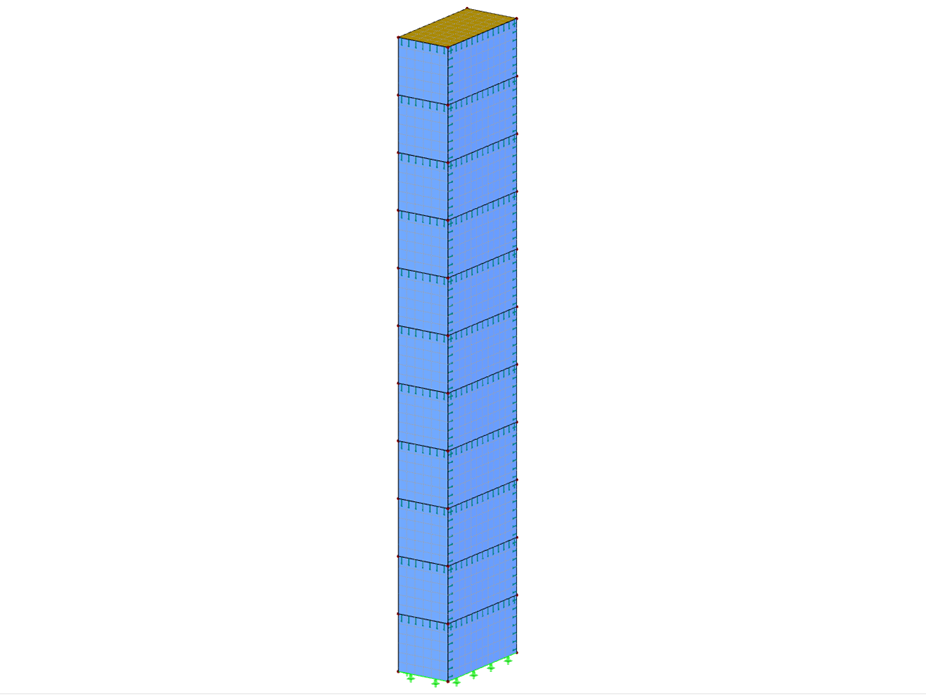

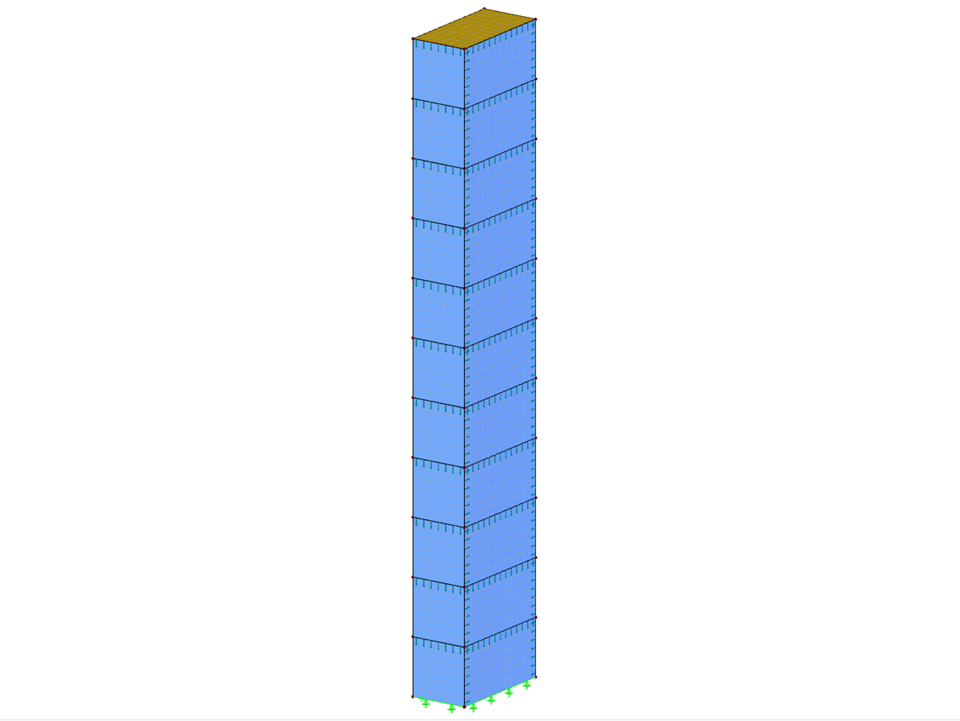

Gebäude mit Brettsperrholzfassaden und -böden
Anzahl Knoten | 48 |
Anzahl Linien | 92 |
Anzahl Flächen | 55 |
Anzahl Lastfälle | 5 |
Anzahl Ergebniskombinationen | 61 |
Gesamtgewicht | 41,045 t |
Abmessungen (metrisch) | 3,000 x 6,000 x 33,000 m |
Abmessungen (imperial) | 9.84 x 19.69 x 108.27 feet |
Programmversion | 5.26.02 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
![Beispiel](/de/webimage/008756/806706/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Beispiel 1](/de/webimage/008734/1063292/Bsp_1.png?mw=512&hash=affc33010a0b3626e61cba1d00cfdba4b9f831eb)
![Gebäudemodell in RFEM](/de/webimage/008825/613223/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Gebäudemodell in IFC Viewer (unten) und berechnetes Modell in RFEM (oben)](/de/webimage/008646/806659/01-de.png?mw=512&hash=9f2525444a7414dfb1c05a73e375e9c4fe4f47b1)
![Aktivierung des Kamera-Flugmodus über das RFEM-Menü](/de/webimage/007231/1773731/Kamera-Flugmodus.png?mw=512&hash=bfe40bd5994b64cf3b32c3ec1894bde55d8396b8)
Mit der Ansichtsoption Kamera-Flugmodus kann man durch das RFEM- bzw. RSTAB-Modell fliegen. Die Richtung und Geschwindigkeit des Fluges lassen sich über die Tastatur steuern. Zudem besteht die Möglichkeit, den Flug durch das Modell als Video abzuspeichern.
![Ergebnistabelle mit Farb-Relationsbalken](/de/webimage/007162/472701/000039-de-png.png?mw=512&hash=7a0006f3a92f62a19dd54ddb510de01491363d3f)
In den Ergebnistabellen wird farblich dargestellt, ob positive oder negative Schnittgrößen vorliegen und welche Relation zu den Extremwerten besteht. In den Ergebnistabellen der Bemessungsmodule werden durch die Farben die jeweiligen Ausnutzungsgrade ausgedrückt. Die maßgebenden Bemessungsstellen sind damit sofort ersichtlich.
![Ersatzlasten aus Eigenform](/de/webimage/006928/471726/000335-de-png.png?mw=512&hash=ad7e87958f68758b3f9561c725db04ba9009d278)
Beim Ersatzlastverfahren werden Lastfälle und Ergebniskombinationen generiert. Die Lastfälle enthalten die generierten Ersatzlasten, welche anschließend in Ergebniskombinationen überlagert werden. Dabei erfolgt zuerst eine Überlagerung der Modalbeiträge (SRSS- oder CQC-Regel). Vorzeichenbehaftete Ergebnisse auf Basis der dominanten Eigenform sind möglich.
Anschließend werden die Beanspruchungsgrößen infolge der Komponenten der Erdbebeneinwirkung superpositioniert (SRSS- oder 100% / 30% - Regel).
![Zeitverlaufsdiagramm für eine periodische Schwingung](/de/webimage/006925/471742/000331-de-png.png?mw=512&hash=cdd1fa13f262c095bae73ff527fdae60cf870ba2)
Durch die Integration von RF‑/DYNAM Pro in das Hauptprogramm RFEM / RSTAB, sind numerische und grafische Ergebnisse von RF‑/DYNAM Pro – Erzwungene Schwingungen im Ausdruckprotokoll verfügbar. Weiterhin sind alle RFEM Optionen der grafischen Darstellung verfügbar.
Die Ergebnisse aus dem Zeitverlaufsverfahren werden in einem Zeitverlaufsdiagramm angezeigt. Alle Ergebnisse werden in Abhängigkeit von der Zeit dargestellt. Die numerischen Werte lassen sich in MS Excel exportieren.
Beim Zeitverlaufsverfahren ist es möglich, die Ergebnisse eines einzelnen Zeitschritts zu exportieren oder die ungünstigsten Ergebnisse von allen Zeitschritten herauszufiltern.
Beim Antwortspektren-Verfahren werden Ergebniskombinationen generiert. Intern erfolgen dabei die Kombination der Modalbeiträge und die Kombination der Beanspruchungsgrößen infolge der Komponenten der Erdbebeneinwirkung.
