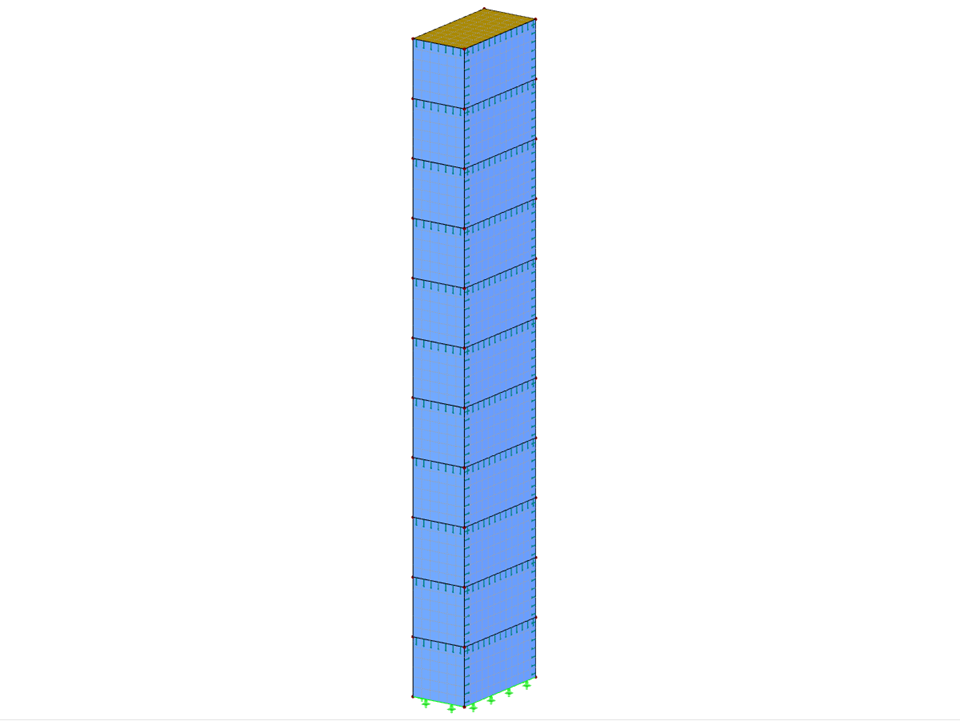

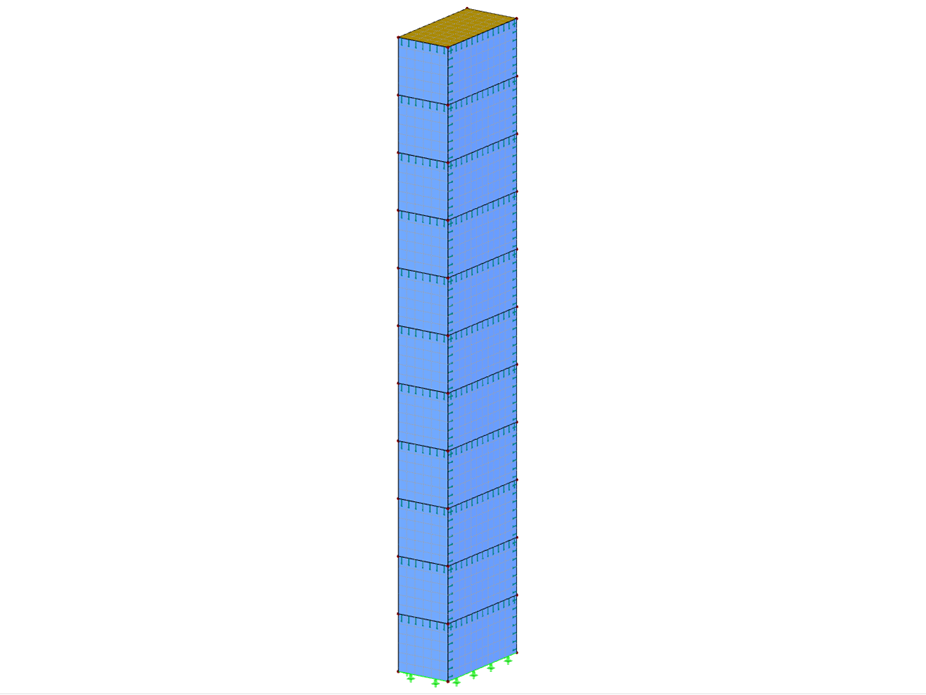

Budova se stěnami a podlahami z křížem lepeného dřeva (CLT)
| Počet uzlů | 48 |
| Počet linií | 92 |
| Počet ploch | 55 |
| Počet zatěžovacích stavů | 5 |
| Počet kombinací výsledků | 61 |
| Celková hmotnost | 41,045 t |
| Rozměry (metrické) | 3,000 x 6,000 x 33,000 m |
| Rozměry (imperiální) | 9.84 x 19.69 x 108.27 feet |
| Verze programu | 5.26.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
