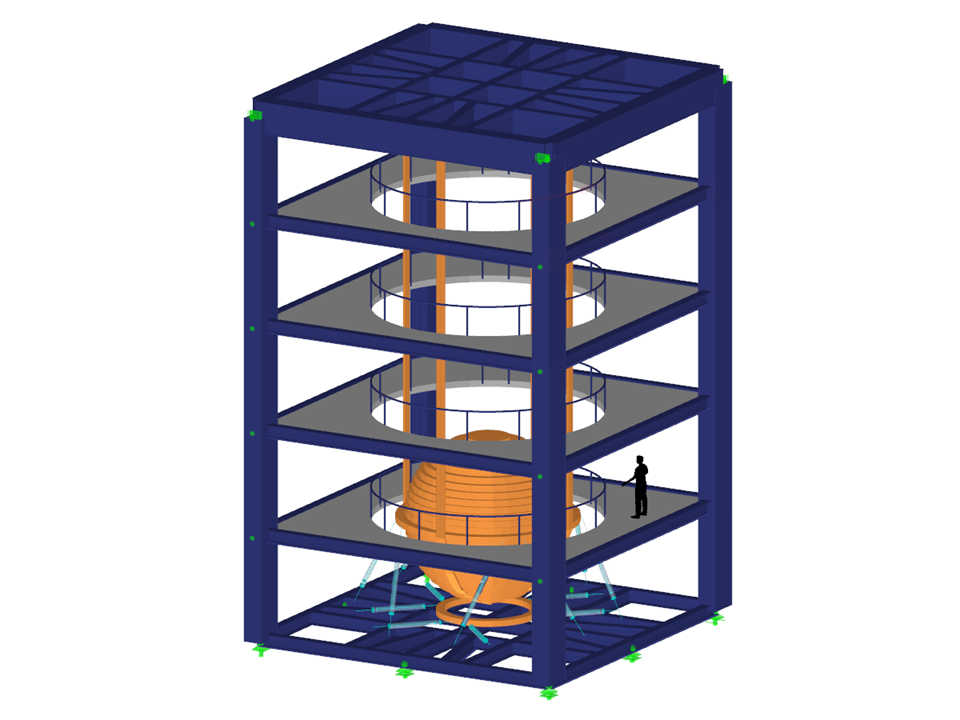

Zur Eliminierung der Resonanzfrequenz von Gebäuden können Schwingungstilger verwendet werden. In einem der höchsten Wolkenkratzer der Welt, dem 'Taipei 101', kommt ein solcher Schwingungsdämpfer zum Einsatz. Das Schwingen der Kugel wirkt dem Schwingen des Gebäudes entgegen.
Modell verwendet in
Tilgerpendel
Anzahl Knoten | 700 |
Anzahl Linien | 840 |
Anzahl Stäbe | 667 |
Anzahl Flächen | 30 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 3 |
Anzahl Lastkombinationen | 1 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 805,978 t |
Abmessungen (metrisch) | 9,928 x 16,200 x 9,928 m |
Abmessungen (imperial) | 32.57 x 53.15 x 32.57 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
