W celu wyeliminowania częstotliwości rezonansowej budynków można zastosować amortyzatory drgań. In einem der höchsten Wolkenkratzer der Welt, dem 'Taipei 101', kommt ein solcher Schwingungsdämpfer zum Einsatz. Das Schwingen der Kugel wirkt dem Schwingen des Gebäudes entgegen.
Model wykorzystany w
- WIN | 04/2024 - Co nowego w programie RFEM 6 i RSTAB 9?
- Analiza sejsmiczna i dynamiczna konstrukcji | RFEM 6 i RSTAB 9 firmy Dlubal Software
- WIN | 05/2024 - Co nowego w programie RFEM 6 i RSTAB 9?
- Obliczenia dynamiczne z wykorzystaniem oprogramowania Dlubal Software
- Rzeczywistość wirtualna (VR) i rzeczywistość rozszerzona (AR) oraz model konstrukcyjny - czy to możliwe?

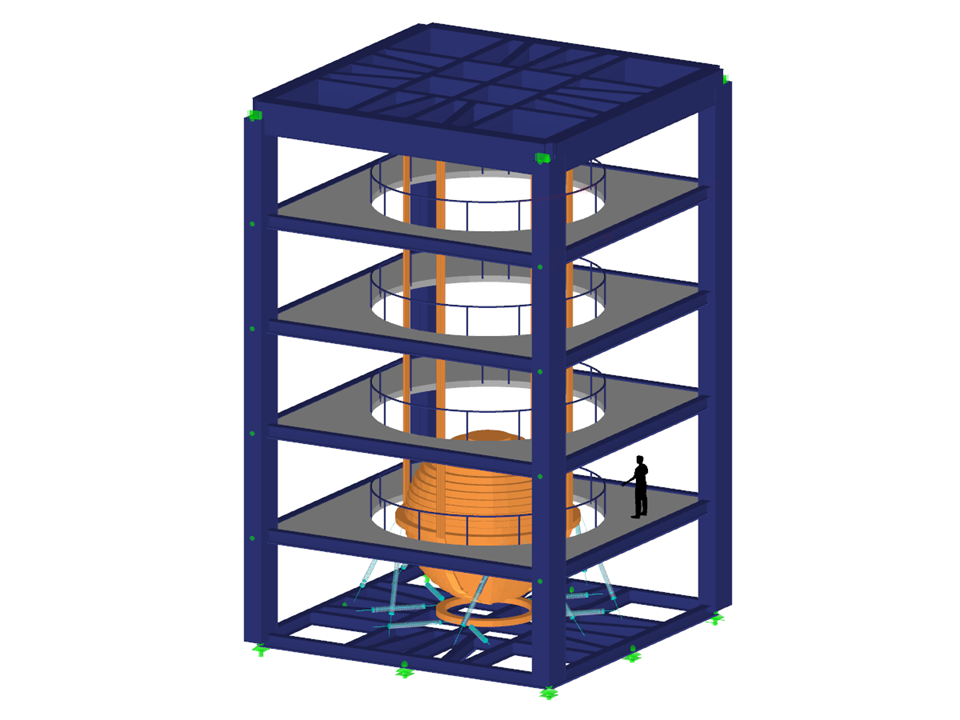

Strojony tłumik masowy
Liczba węzłów | 700 |
Liczba linii | 840 |
Liczba prętów | 667 |
Liczba powierzchni | 30 |
Ilość brył | 0 |
Ilość przypadków obciążenia | 3 |
Ilość KO | 1 |
Liczba kombinacji wyników | 0 |
Ciężar całkowity | 805,978 t |
Wymiary (metryczne) | 9,928 x 16,200 x 9,928 m |
Wymiary (imperialne) | 32.57 x 53.15 x 32.57 feet |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Obliczenia drgań dla stropów o dużej rozpiętości często decydują o analizie drgań płyt z drewna klejonego krzyżowo. Zaleta lżejszego materiału, jakim jest drewno, nad betonem, staje się wadą, ponieważ korzystny jest materiał o dużej masie ze względu na niską częstotliwość drgań własnych.
Podczas wprowadzania i przenoszenia obciążeń poziomych, takich jak wiatr lub obciążenia sejsmiczne, w modelach 3D pojawiają się coraz większe trudności. Aby uniknąć takich problemów, niektóre normy (np. ASCE 7, NBC) wymagają uproszczenia modelu za pomocą przepon, które rozkładają obciążenia poziome na elementy konstrukcyjne przenoszące obciążenia, ale nie mogą samodzielnie przenosić zginania (tzw. „Przepona”).
In RFEM besteht die Möglichkeit, ein Antwortspektrenverfahren nach ASCE 7-16 durchzuführen. Diese Norm beschreibt die Ermittlung der Erdbebenlasten für den US-amerikanischen Raum. Dabei kann es vorkommen, dass man aufgrund der Steifigkeit der Gesamtstruktur den sogenannten P-Delta-Effekt berücksichtigen muss, um die internen Schnittgrößen zu berechnen und eine Bemessung durchzuführen.
Blachownica to ekonomiczny wybór w przypadku konstrukcji o dużych rozpiętościach. Blachownica o przekroju dwuteowym ma zazwyczaj głęboki środnik, aby zmaksymalizować jego nośność na ścinanie i rozstaw pasów, oraz cienki środnik, aby zminimalizować ciężar własny. Ze względu na duży stosunek wysokości do grubości (h/tw ) może być konieczne zastosowanie usztywnień poprzecznych w celu usztywnienia smukłości środnika.
- Połączenie zdefiniowanych przez użytkownika wykresów czasowych z przypadkami obciążeń lub kombinacjami obciążeń (obciążenia węzłowe, prętowe i powierzchniowe oraz obciążenia wolne i wygenerowane, mogą być łączone z funkcjami o zmiennej czasowej)
- Możliwość połączenia kilku niezależnych funkcji wzbudzenia
- Obszerna biblioteka rejestrów trzęsień ziemi (akcelogramy)
- Analiza przebiegu czasowego rozwiązywana jest za pomocą analizy modalnej lub metodą Newmarka
- Tłumienie konstrukcji przy użyciu współczynnika Rayleigha lub tłumienia Lehra's
- Bezpośredni import początkowych deformacji z przypadków obciążeń lub ich kombinacji
- Graficzne przedstawienie rezultatów na diagramie przebiegu czasowego
- Eksport wyników w zdefiniownych przez użytkownika krokach czasowych lub jako obwiednia
- Spektrum odpowiedzi z wielu norm (ASCE 7-16, NBC 2015 itd.)
- Spektrum odpowiedzi zdefiniowane przez użytkownika lub wygenerowane z akcelerogramów
- Możliwość zadania kierunkowego spektrum odpowiedzi
- Ręczne lub automatyczne wybieranie postaci drgań własnych do analizy spektrum odpowiedzi (można zastosować regułę 5% z EC 8)
- Kombinacje wyników z zastosowaniem superpozycji modalnej (reguła SRSS lub CQC) i superpozycji kierunkowej (reguła SRSS lub 100%/30%)
- Liczne typy elementów, takie jak blachy podstawy i czołowe, kątowniki środnika, blachy środnika, blachy węzłowe, usztywnienia, skosy lub żebra ułatwiają wprowadzanie typowych połączeń
- Uniwersalne elementy podstawowe (takie jak płyty, spoiny, śruby, płaszczyzny pomocnicze) do modelowania złożonych połączeń
- Graficzne wyświetlanie geometrii połączenia z dynamiczną aktualizacją podczas wprowadzania
- Szeroki wybór kształtów przekrojów: Dwuteowniki, ceowniki, kątowniki, teowniki, profile zamknięte, przekroje złożone i cienkościenne
- Biblioteka w Centrum Dlubal z dużą liczbą połączeń między programami, w tym szablonami zdefiniowanymi przez użytkownika
- Automatyczne dostosowanie geometrii połączenia na podstawie względnego rozmieszczenia elementów - nawet w przypadku późniejszej edycji elementów konstrukcyjnych
W konfiguracji granicznej dla wymiarowania połączenia stalowego istnieje możliwość modyfikacji granicznego odkształcenia plastycznego dla spoin.
