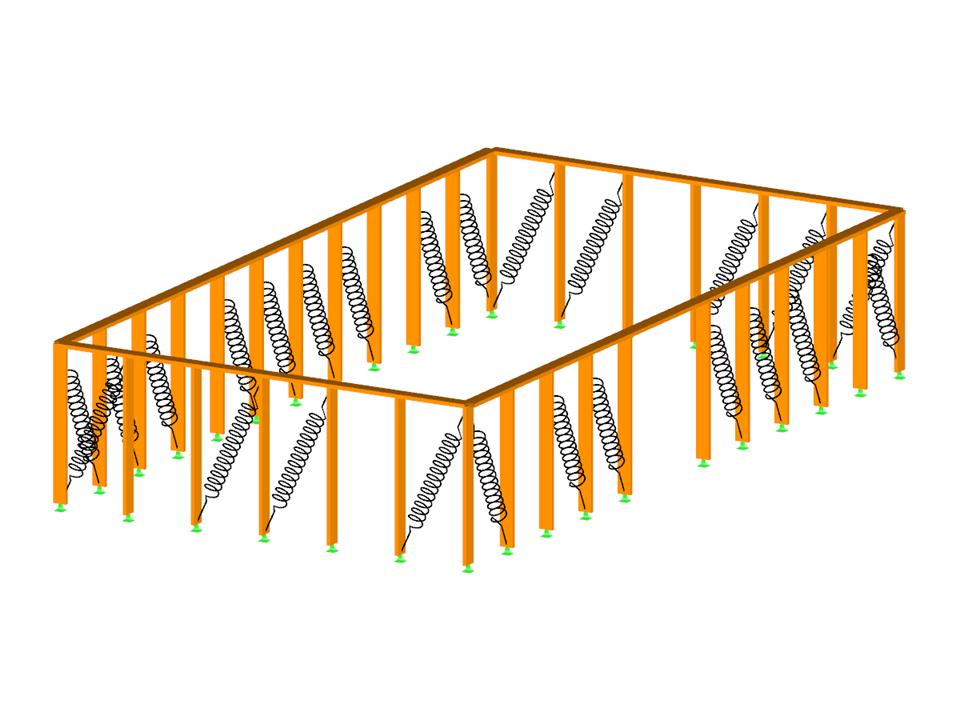

Modell für die Masterarbeit "Vor Ort durchgeführter Vergleich der Belastbarkeit von zwei Tragsystemen bei Wänden mit Strohballen": Stützen-System und modifiziertes CUT-System, das mit den Ergebnissen der Wandsteifigkeit des mit dem modifizierten Zuschnittsystem erstellten Moduls verknüpft ist.
Leichte Holzkonstruktion
| Anzahl Knoten | 104 |
| Anzahl Linien | 125 |
| Anzahl Stäbe | 125 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 13 |
| Gesamtgewicht | 0,525 t |
| Abmessungen (metrisch) | 5,700 x 2,000 x 10,450 m |
| Abmessungen (imperial) | 18.7 x 6.56 x 34.28 feet |
