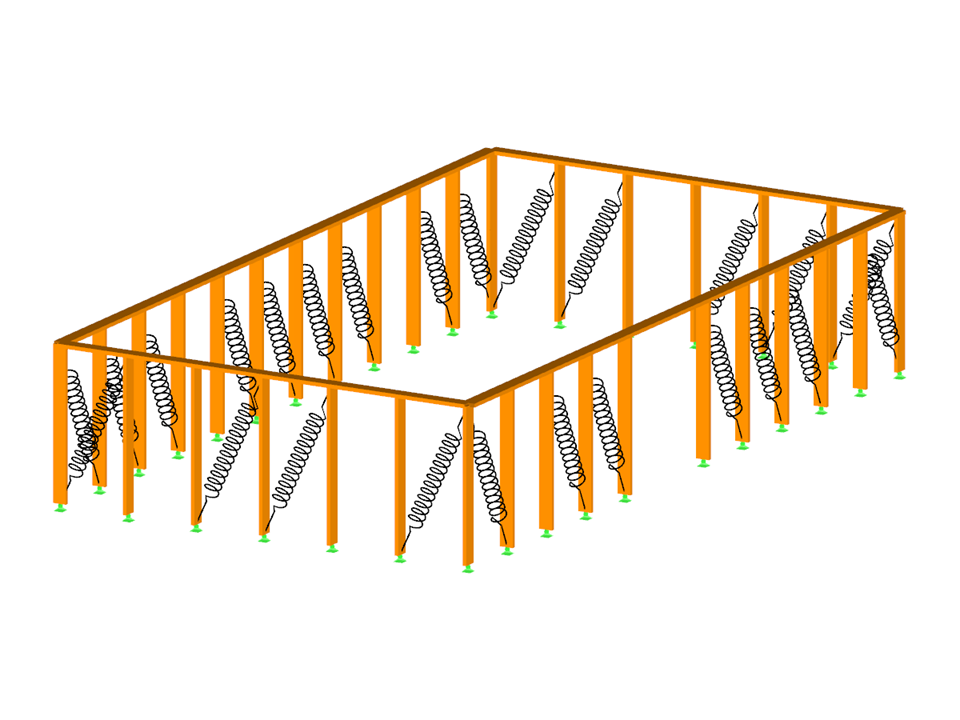

Modelo da tese de mestrado "Comparação quanto à capacidade de carga de dois sistemas estruturais de paredes com fardos de palha realizada 'in situ': Column System and Modified CUT System", associado aos resultados da rigidez da parede do módulo construído com o sistema estrutural Cut alterado.
Estrutura de madeira leve
| Número de nós | 104 |
| Número de linhas | 125 |
| Número de barras | 125 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 3 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 13 |
| Peso total | 0,525 t |
| Dimensões (métricas) | 5,700 x 2,000 x 10,450 m |
| Dimensões (imperial) | 18.7 x 6.56 x 34.28 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
