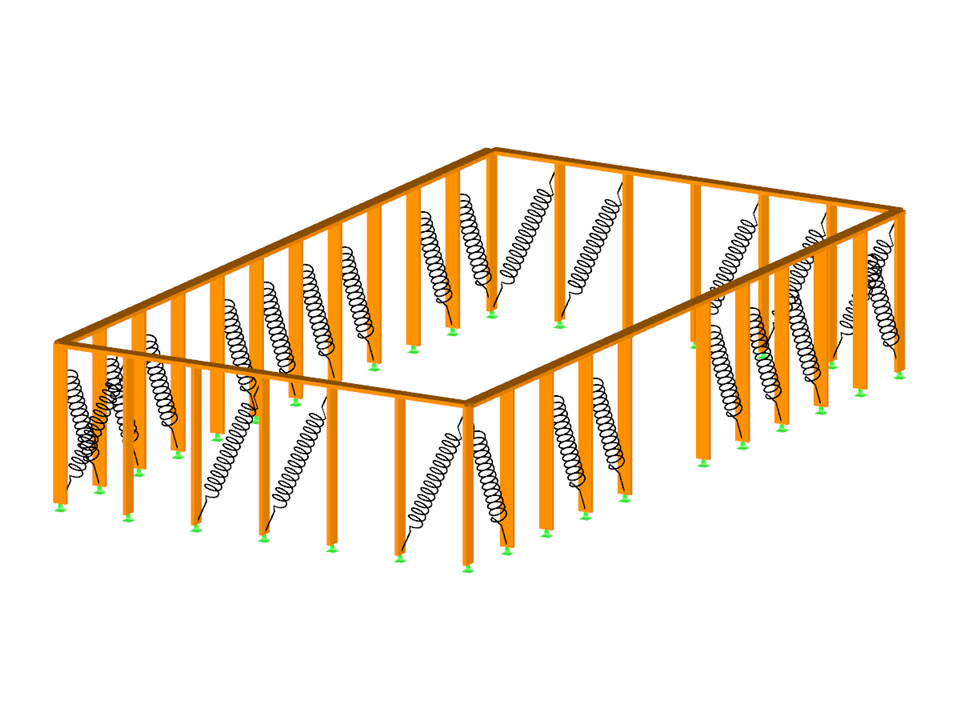

Model diplomové práce "Porovnání s ohledem na únosnost dvou nosných konstrukcí stěn s balíky slámy ' in situ ': Column System and Modified CUT System, "spojený s výsledky tuhosti stěn modulu vytvořeného pomocí upraveného Střihového systému.
Lehká dřevěná konstrukce
| Počet uzlů | 104 |
| Počet linií | 125 |
| Počet prutů | 125 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 3 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 13 |
| Celková hmotnost | 0,525 t |
| Rozměry (metrické) | 5,700 x 2,000 x 10,450 m |
| Rozměry (imperiální) | 18.7 x 6.56 x 34.28 feet |
