Um den Mitarbeitern der TUM (Technische Universität München) einen Ort für Rückzug, Kontemplation, Studium und Workshops sowie Teambuilding-Veranstaltungen zur Verfügung zu stellen, wurde entschieden, dass die TUM einen eigenen Alpine Retreat erhalten soll. Dieses Retreat befindet sich am Wendelstein. Es war notwendig, die Methode von "Building Information Modeling" (BIM) zu nutzen. Dieses Beispiel ist das Ergebnis eines der Studententeams, welches die direkte Interaktion zwischen Revit und RFEM verwendet hat.

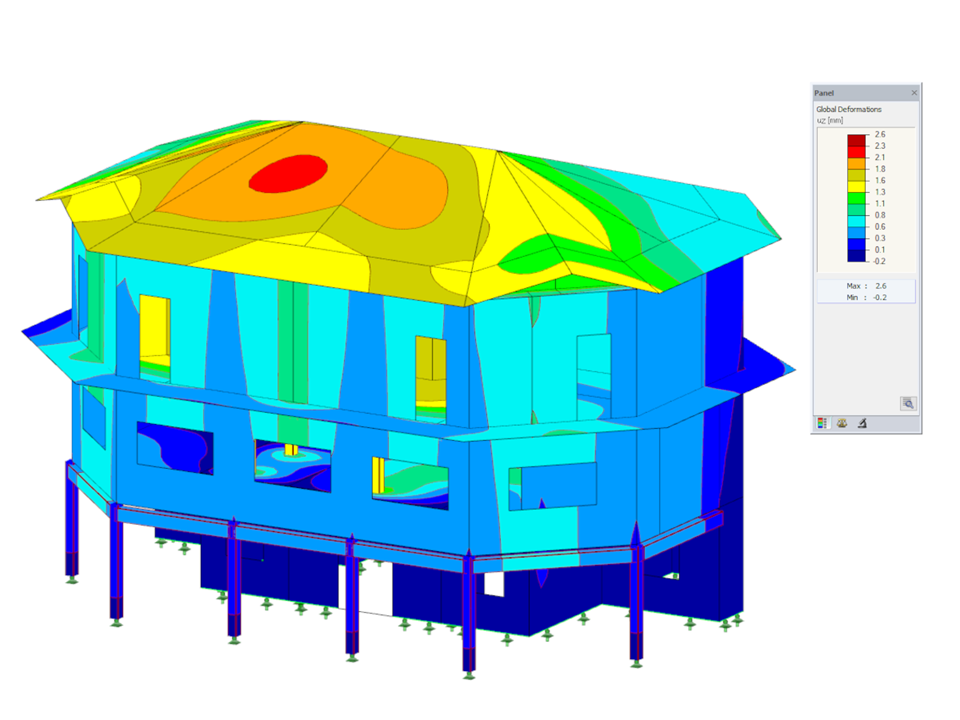

Entwurf eines alpinen Rückzugsortes mit BIM
Anzahl Knoten | 341 |
Anzahl Linien | 540 |
Anzahl Stäbe | 33 |
Anzahl Flächen | 103 |
Anzahl Volumenkörper | 0 |
Anzahl Lastfälle | 6 |
Anzahl Lastkombinationen | 26 |
Anzahl Ergebniskombinationen | 2 |
Gesamtgewicht | 118,840 t |
Abmessungen (metrisch) | 16,950 x 10,837 x 11,890 m |
Abmessungen (imperial) | 55.61 x 35.55 x 39.01 feet |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
