Com o intuito de proporcionar aos funcionários da TUM um local de retiro para reflexões, estudos e workshops, bem como para a realização de atividades de team building, foi decidido que a TUM deveria ter o seu próprio local de retiro nos Alpes. Este retiro deverá ficar localizado em Wendelstein. Foi necessário utilizar o método de 'Building Information Modeling' (BIM). Este exemplo representa o resultado de uma das equipas de estudantes onde foi utilizada uma interação direta entre o Revit e o RFEM.

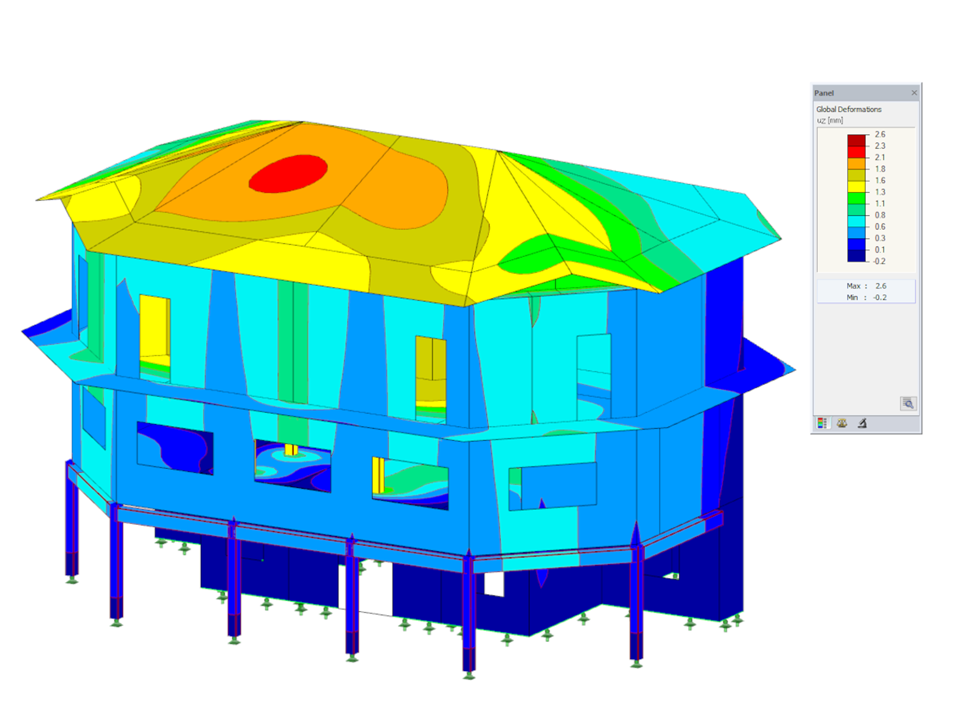

Dimensionamento de refúgio alpino utilizando BIM
Número de nós | 341 |
Número de linhas | 540 |
Número de barras | 33 |
Número de superfícies | 103 |
Número de sólidos | 0 |
Número de casos de carga | 6 |
Número de combinações de cargas | 26 |
Número de combinações de resultados | 2 |
Peso total | 118,840 t |
Dimensões (métricas) | 16,950 x 10,837 x 11,890 m |
Dimensões (imperial) | 55.61 x 35.55 x 39.01 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
