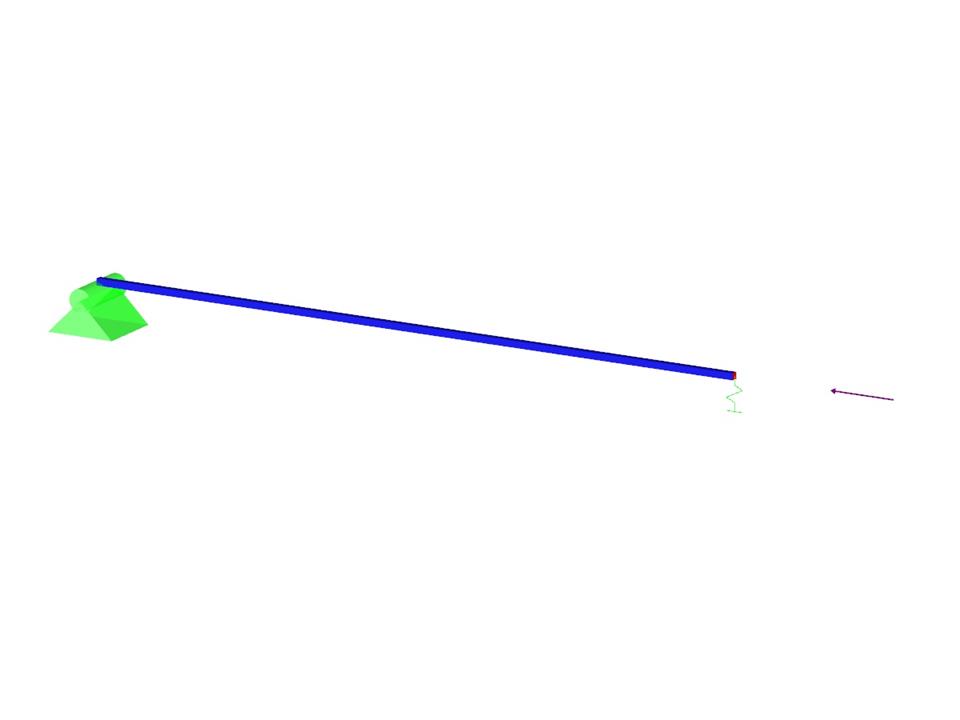

Ein axial belasteter Stahlträger aus einem Vierkantprofil hat an einem Ende eine gelenkige Lagerung und am anderen Ende ein federndes Auflager. Es werden zwei Fälle mit unterschiedlichen Federsteifigkeiten betrachtet. Unter Verwendung der linearen Stabilitätsanalyse bestimmen Sie die Verzweigungslastfaktoren, ohne dabei das Eigengewicht zu berücksichtigen.
Verifikationsbeispiel 000005 | 2
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Abmessungen (metrisch) | 1,500 x 0,500 x 0,500 m |
Abmessungen (imperial) | 4.92 x 1.64 x 1.64 feet |
Programmversion | 5.04.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
