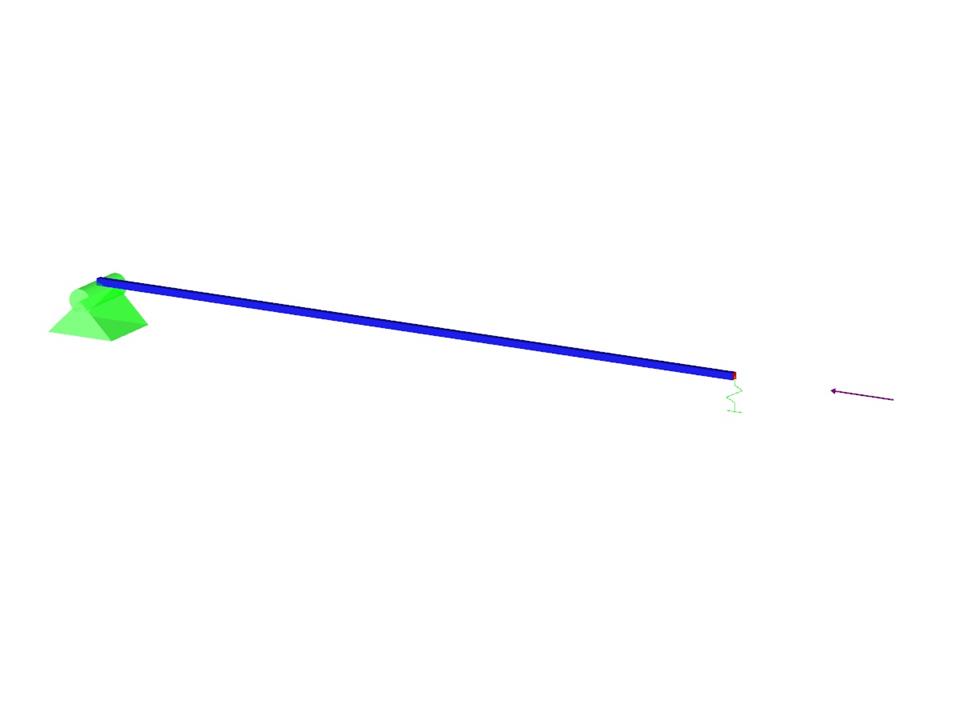

在该试验中固定一根轴向受压的方形截面钢梁,一端固定螺栓,另一端固定弹簧。 考虑了两种具有不同弹簧刚度的情况。 忽略其自重,通过线性稳定性分析来确定临界荷载缩放系数。
模型用于
验证示例000005 | 2
节点数目: | 2 |
线的数目 | 1 |
杆件数目: | 1 |
荷载工况数目 | 1 |
翘曲区域尺寸 | 1.500 x 0.500 x 0.500 m |
软件版本 | 5.04.00 |
您可以下载该结构分析模型来进行专业练习,或者用于您的工程项目。 但是我们不保证模型的准确性或完整性,也不承担任何责任。
