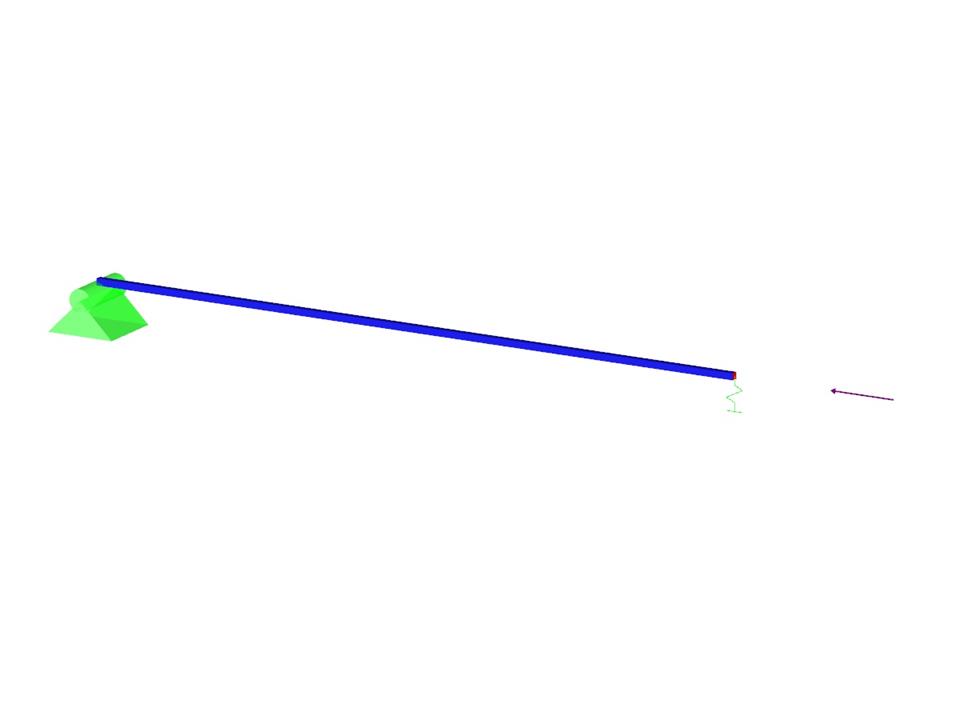

Стальная балка квадратного сечения с осевой нагрузкой имеет шарнирное закрепление на одном конце и упругую опору на другом. В примере затем рассматриваются два случая с различной жесткостью пружины, где с помощью линейного расчета на устойчивость, можно легко определить критические коэффициенты нагрузки без учета собственного веса.
Контрольный пример 000005 | 2
Количество узлов | 2 |
Количество линий | 1 |
Количество стержней | 1 |
Количество загружений | 1 |
Размеры (метрические) | 1,500 x 0,500 x 0,500 m |
Размеры (имперские) | 4.92 x 1.64 x 1.64 feet |
Версия программы | 5.04.00 |
