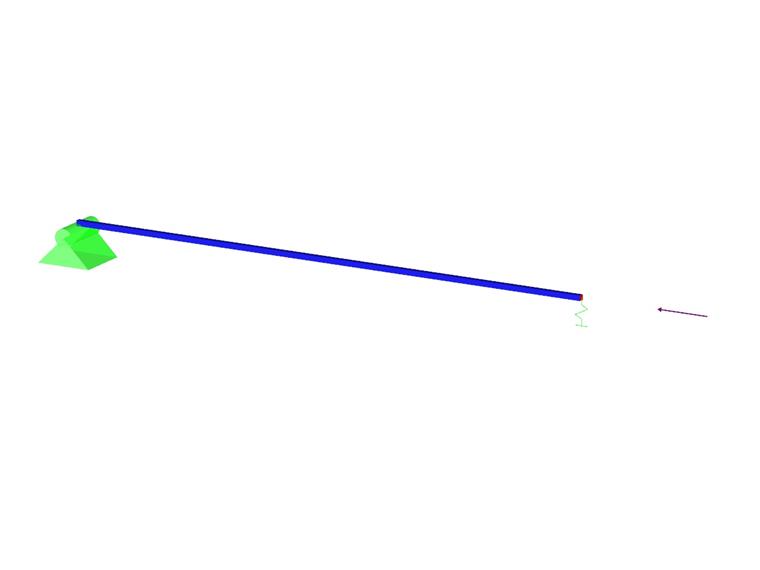

Стальная балка квадратного сечения с осевой нагрузкой имеет шарнирное закрепление на одном конце и подпружинивание - на другом. Two cases with different spring stiffnesses are considered. The verification example solves the calculation of the load factors of the beam in the image using the linear stability analysis.
Устойчивость балки с различной жесткостью опоры
Для расчётных объектов можно дополнительно изобразить провисания или экстремальные результаты.
Результаты напряжений в телах могут отображаться в виде цветных точек в конечных элементах.
Количество степеней свободы в узле больше не входит в общие параметры расчета программы RFEM (6 степеней свободы у каждого узла сетки в 3D моделях, 7 степеней свободы для расчета кручения с депланацией). Каждый узел так будет теперь рассматриваться с разным количеством степеней свободы, что естественно приведет к переменному количеству уравнений в расчете.
Благодаря тому значительно ускорится и весь расчет, особенно у моделей, в которых можно существенно уменьшить размеры системы (например, у ферменных и мембранных конструкций).
Навигатое проектов - Результаты в программе RFEM, а также таблица 4.0 отныне предлагают расширенное отображение деформаций для стержней, поверхностей и тел (например, отображение важных главных деформации, эквивалентных общих деформаций и других).
Благодаря тому можно при выполнении пластического расчета соединений с элементами поверхности отобразить, например, определяющие пластические деформации.
