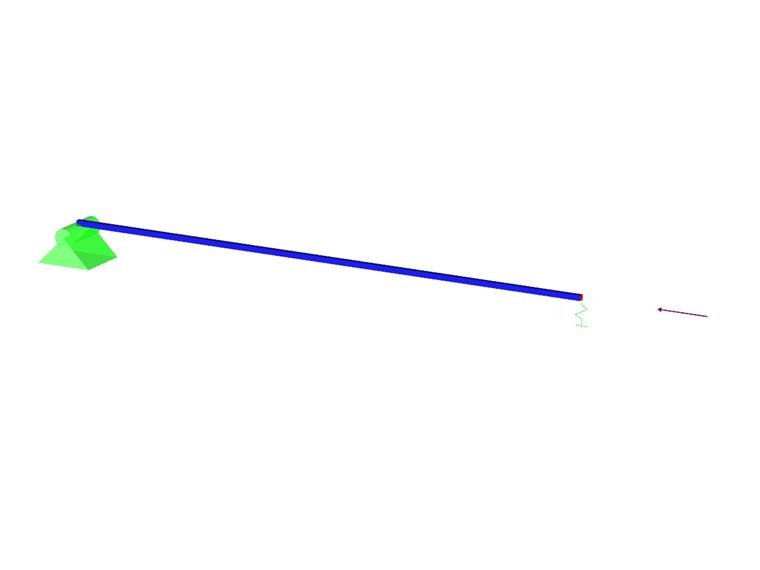

A viga de aço carregada axialmente com uma secção quadrada está apoiada sobre uma articulação numa das extremidades e sobre uma mola na outra extremidade. Two cases with different spring stiffnesses are considered. The verification example solves the calculation of the load factors of the beam in the image using the linear stability analysis.
Estabilidade da viga com várias rigidezes de apoio
Para os objetos a serem dimensionados, é possível exibir opcionalmente afundamentos ou resultados extremos.
Os resultados das tensões de sólido podem ser representados como pontos 3D coloridos nos elementos finitos.
O número de graus de liberdade de um nó já não é um parâmetro de cálculo global no RFEM (6 graus de liberdade para cada nó da malha em modelos 3D, 7 graus de liberdade para a análise de empenamento com torção). Assim, de um modo geral, cada nó é considerado com um número diferente de graus de liberdade, o que leva a um número variável de equações no cálculo.
Esta modificação acelera o cálculo, especialmente em modelos onde é alcançada um redução significativa do sistema (por exemplo, treliças e estruturas de membrana).
O Navegador de projetos – Resultados do RFEM assim como a Tabela 4.0 permitem a visualização aumentada das deformações de barras, superfícies e sólidos (por exemplo, deformações principais importantes, deformações totais equivalentes etc.).
Por exemplo, é possível visualizar as deformações plásticas determinantes ao realizar o dimensionamento plástico de ligações com elementos de superfície.
