Das Modell besteht aus einem Einfeldträger mit einem kaltgeformten Profil.
Modell verwendet in
- Dlubal-Infotag online am 28.10.2020
- Dlubal-Infotag online am 02.04.2020
- Dlubal-Infotag online am 16.09.2020
- Kaltgeformte Profile nach EN 1993-1-3 mit Dlubal Software
- Tipps und Tricks (kaltgeformte Bauteile) | RFEM | Infotag Online | 02.04.2020 | 4/4
- Tipps und Tricks (kaltgeformte Bauteile) | RFEM | Infotag Online | 16.09.2020 | 4/4
- Tipps und Tricks (kaltgeformte Bauteile) | RFEM | Infotag Online | 28.10.2020 | 4/4
- Tipps und Tricks (kaltgeformte Bauteile) | RFEM | Infotag Online | 15.12.2020 | 4/4

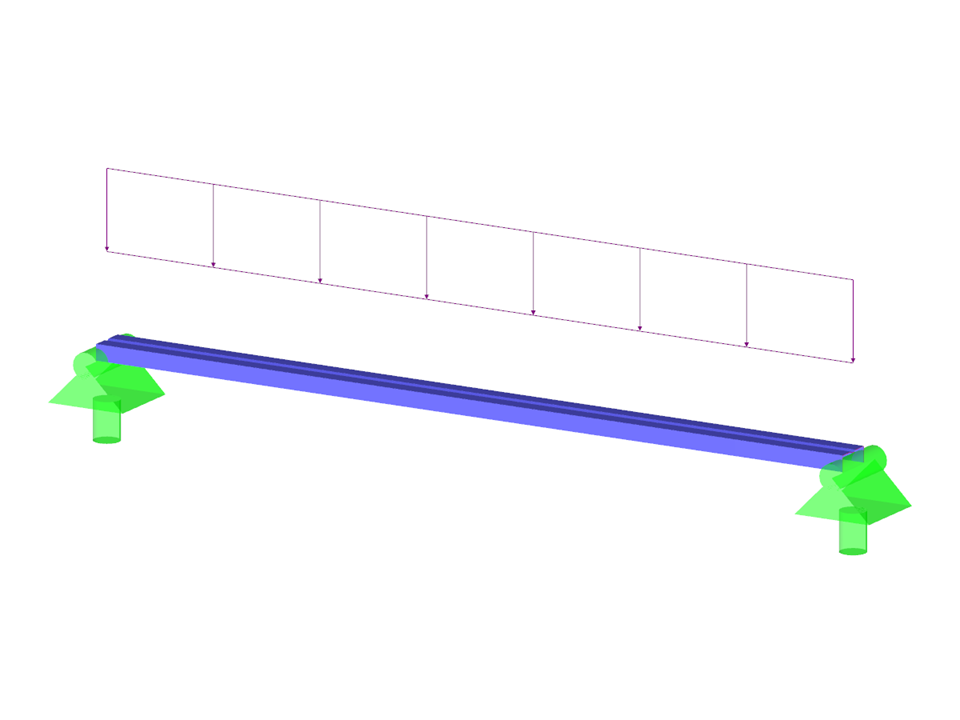

Einfeldträger aus kaltgeformtem Profil
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0.003 t |
Abmessungen (metrisch) | 2.500 x 0.500 x 0.500 m |
Abmessungen (imperial) | 8.2 x 1.64 x 1.64 feet |
Programmversion | 5.25.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
