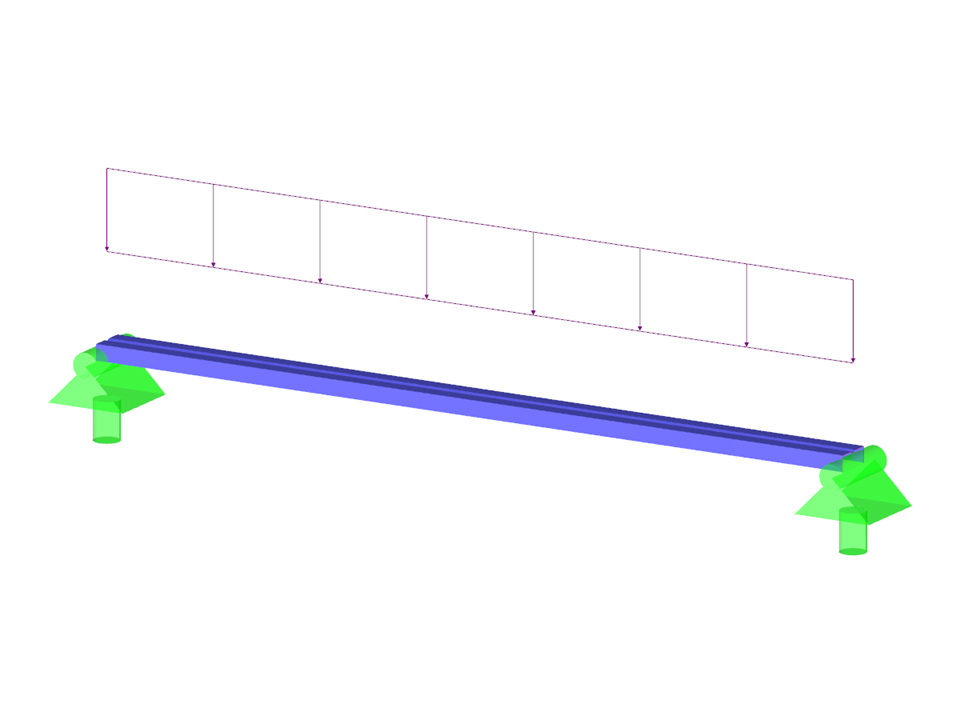

O modelo é constituído por uma viga de um vão com um perfil formado a frio.
Modelo utilizado em
Viga de um vão a partir de perfil formado a frio
Número de nós | 2 |
Número de linhas | 1 |
Número de barras | 1 |
Número de casos de carga | 1 |
Peso total | 0,003 t |
Dimensões (métricas) | 2,500 x 0,500 x 0,500 m |
Dimensões (imperial) | 8.2 x 1.64 x 1.64 feet |
Versão do programa | 5.25.00 |
