Dipl.-Ing. (FH) Ulrich Lex
2.6.2021
Zaoblená skleněná tabule
  • Popis
  • Recenze (0)

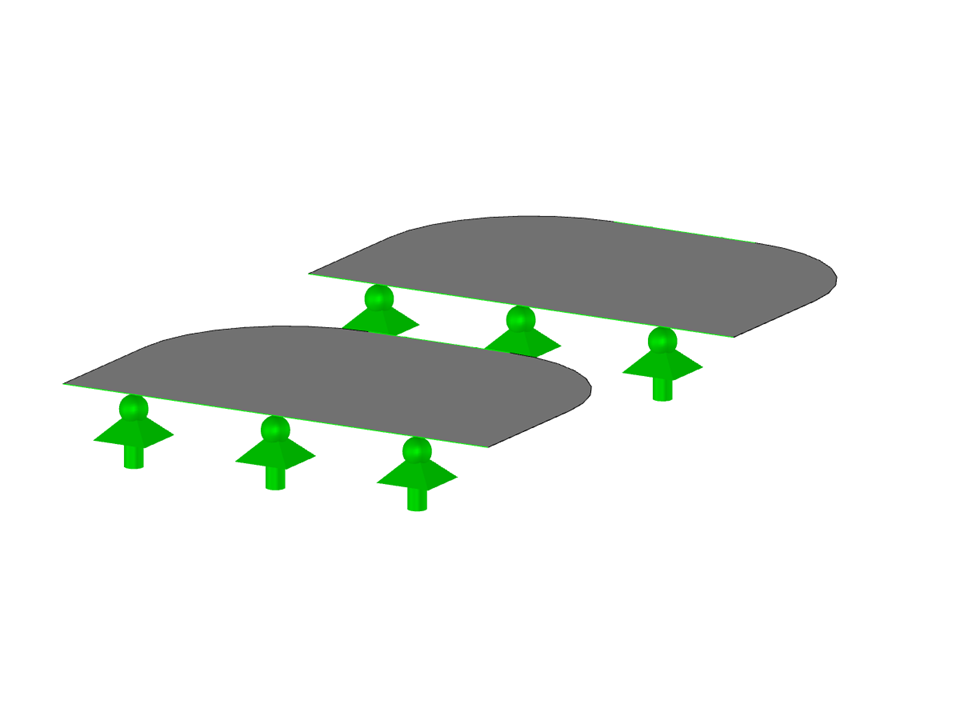

Model demonstruje dvě odlišné možnosti nastavení sítě KP při modelování a navrhování skleněných tabulí v RF-GLASS. Ukazuje použití zahuštění sítě k optimalizaci reprezentace konečných prvků. Přiložený obrázek zobrazuje zaoblenou skleněnou tabuli v detailní grafické reprezentaci sítě KP. Tato reprezentace podporuje inženýry v analýze a optimalizaci skleněných prvků. Technické detaily konfigurace sítě jsou prakticky vysvětleny.

Model použitý v
Celkem
0 z 5 hvězdiček
Tato stránka má 0 uživatelských hodnocení.
5 hvězdiček
4 hvězdičky
3 hvězdičky
2 hvězdičky
1 hvězdička
(0)
0 z 5 hvězdiček
5 hvězdiček 0
4 hvězdičky 0
3 hvězdičky 0
2 hvězdičky 0
1 hvězdička 0

Zaoblená skleněná tabule

Počet uzlů 16
Počet linií 12
Počet ploch 2
Počet zatěžovacích stavů 1
Celková hmotnost 0,313 t
Rozměry (metrické) 0,750 x 1,250 x 0,000 m
Rozměry (imperiální) 2.46 x 4.1 x 0 feet
Verze programu 5.23.02

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
