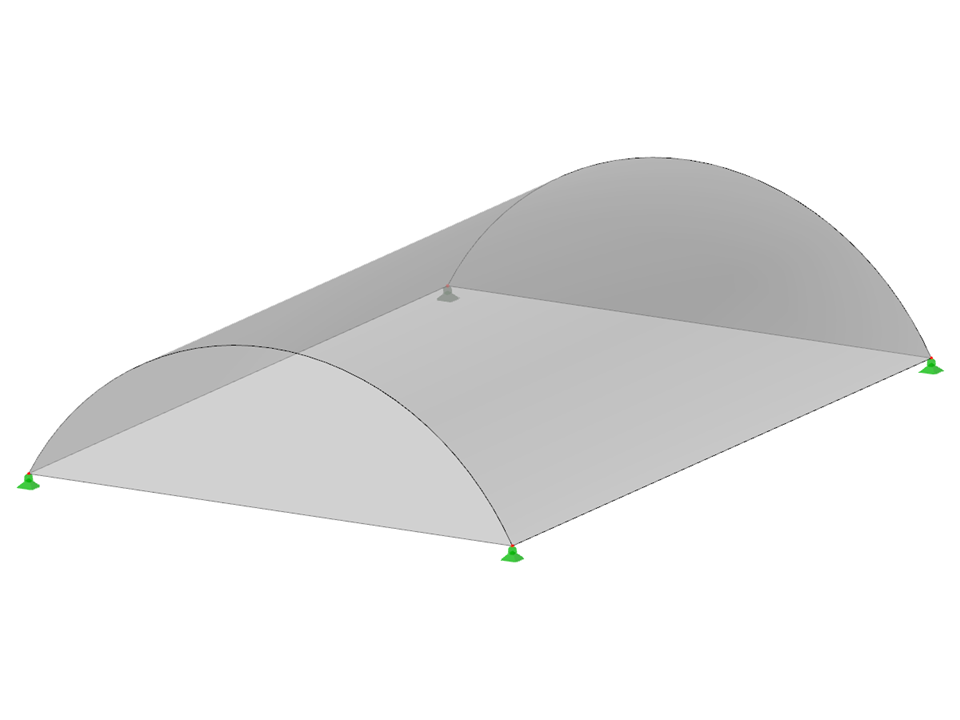

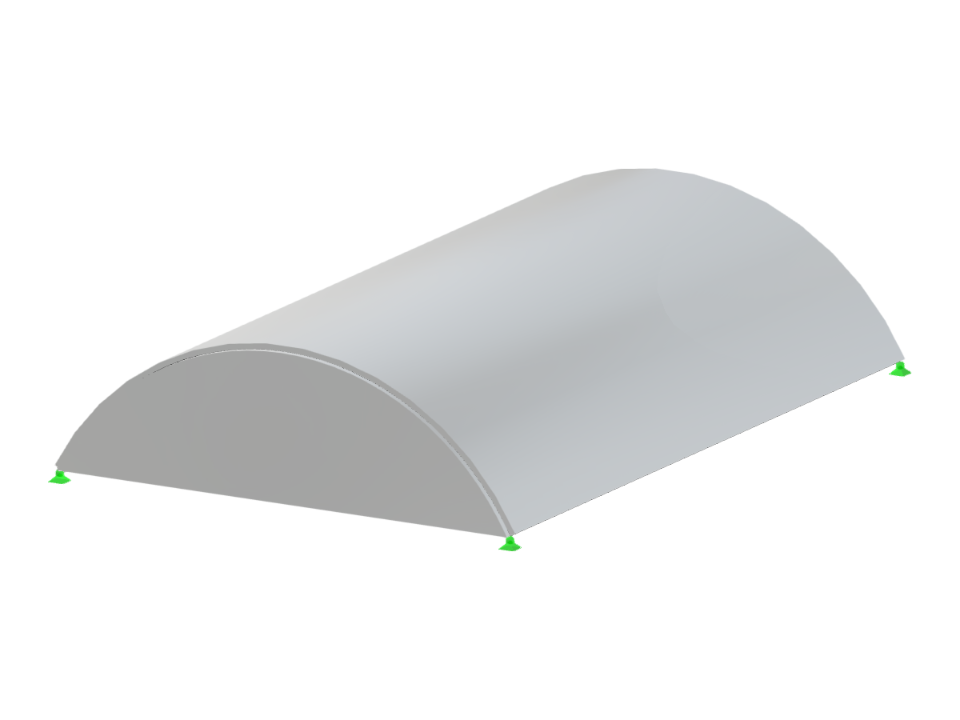

Valená klenba (půlcylindrická) s diafragmou
Geometrie pomocí výšky/poloměru
SHC025 | Valená klenba
Dynamicky upravitelné parametry bloku | |
Počet uzlů | 4 |
Počet linií | 6 |
Počet prutů | 0 |
Počet ploch | 3 |
Počet těles | 0 |
Počet zatěžovacích stavů | 1 |
Počet kombinací zatížení | 0 |
Počet kombinací výsledků | 0 |
Celková hmotnost | 9,059 t |
Rozměry (metrické) | 4,000 x 1,200 x 6,000 m |
Rozměry (imperiální) | 13.12 x 3.94 x 19.69 feet |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
