Файл для скачивания содержит параметрическую модель, сохраненную в виде блока (тип файла *.rfs). Более подробную информацию о параметризованных моделях и блоках затем можно найти в кратком видеоуроке - SVT 010 | Создание и импорт блоков - см. ссылку ниже.
Модель была создана группой инженеров Dlubal Latam.

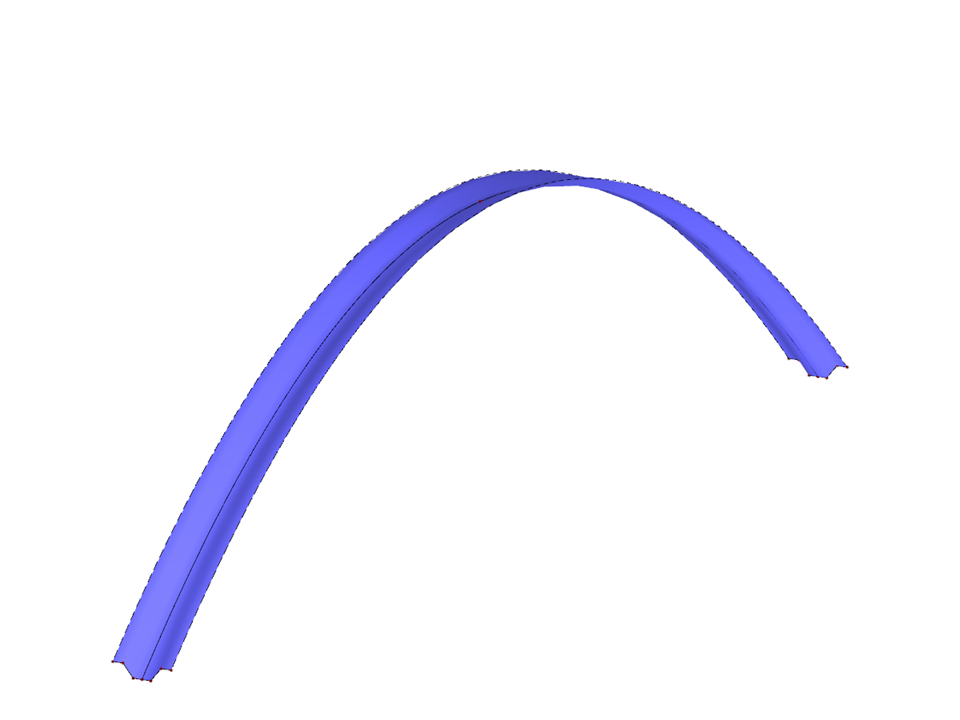

Трапециевидное сечение
Параметры блока можно редактировать динамически | |
Количество узлов | 15 |
Количество линий | 18 |
Количество стержней | 0 |
Количество поверхностей | 5 |
Количество тел | 0 |
Количество загружений | 0 |
Количество сочетаний нагрузок | 0 |
Количество расчетных сочетаний | 0 |
Общий вес | 0,625 t |
Размеры (метрические) | 1,000 x 5,210 x 20,000 m |
Размеры (имперские) | 3.28 x 17.09 x 65.62 feet |
На данной странице находятся различные конструктивные модели (напр., файлы RFEM, RSTAB или RWIND), которые можно свободно скачать и затем использовать в учебных целях или для своих собственных проектов. Однако, мы не несем никакой ответственности за точность и полноту этих моделей.
