Lávka pro cyklisty a chodce přes Neckar mezi Marbachem a Benningenem
Investor:
Město Marbach am Neckar a obec Benningen, Německo
Návrh a statický výpočet:
Hildenbrand Ingenieure GmbH + Co KG
| Ludwigsburg, Německo
Realizace:
Projekt a statické posouzení se všemi fázemi plánování podle HOAI § 55 a §64 včetně projektové kontroly (místní vedení stavby - město Marbach)
Hildenbrand Ingenieure
www.hildenbrand-ing.de

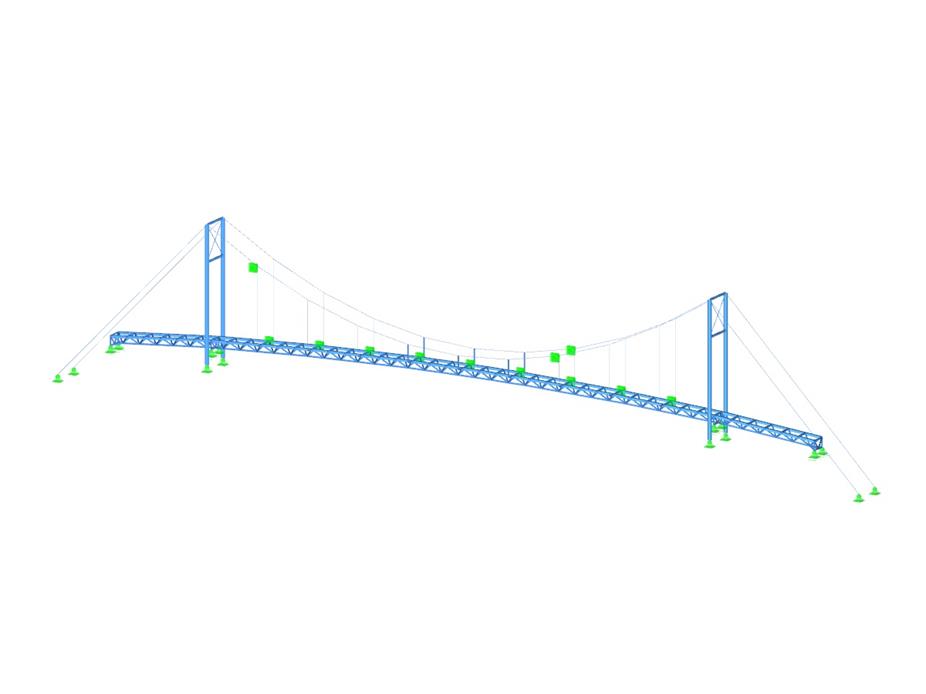

3D model (@Hildenbrand Ingenieure)
Investor:
Město Marbach am Neckar a obec Benningen, Německo
Návrh a statický výpočet:
Hildenbrand Ingenieure GmbH + Co KG
| Ludwigsburg, Německo
Realizace:
Projekt a statické posouzení se všemi fázemi plánování podle HOAI § 55 a §64 včetně projektové kontroly (místní vedení stavby - město Marbach)
Hildenbrand Ingenieure
www.hildenbrand-ing.de
3D model (@Hildenbrand Ingenieure)
Lávka přes Neckar | Marbach am Neckar, Německo
Nelze stáhnout
Projekt zákazníka / Pouze pro zobrazení
| Počet uzlů | 192 |
| Počet linií | 444 |
Projekt zákazníka
Délka: 00:00:42 min
Funkce programu
Délka: 00:00:22 min
Databáze znalostí
Délka: 00:00:55 min
.png?mw=350&hash=099a93d8ab92b14757d220dfb4dd9e4c96076dae)
Projekt zákazníka
Délka: 00:00:31 min
Projekt zákazníka
Délka: 00:00:39 min
Délka: 00:00:39 min
Délka: 00:00:48 min
Délka: 00:00:46 min
Databáze znalostí
Délka: 00:01:04 min
Deskový nosník představuje hospodárnou volbu pro velkorozponové konstrukce. Ocelový deskový nosník s I-profilem má obvykle stojinu vysokou pro maximalizaci smykové únosnosti a oddělení pásnic, ale tenkou pro minimalizaci vlastní tíhy. Vzhledem k vysokému poměru výšky k tloušťce (h/tw ) mohou být pro vyztužení štíhlé stojiny zapotřebí příčné výztuhy.
Výpočet složitých konstrukcí metodou konečných prvků se obecně provádí pro celý model. Nicméně stavba takovýchto konstrukcí je proces, který probíhá ve více fázích a konečného stavu budovy je dosaženo přidáváním jednotlivých konstrukčních částí. Abychom se vyhnuli chybám při výpočtu celkových modelů, je třeba zohlednit vliv stavebního procesu. V programu RFEM 6 je to možné pomocí addonu Analýza fází výstavby (CSA).
Standardně se spočítané hodnoty pořadnic příčinkové čáry zobrazí jako desetinné číslo s maximálně šesti desetinnými místy. To obvykle postačuje pro příčinkové čáry pro vnitřní síly.
Doposud bylo možné použít v programech Dlubal vždy jen počáteční předpětí. Použita byla definovaná hodnota zatížení a v závislosti na tuhosti okolní konstrukce zůstalo v laně více či méně předpětí jako normálová síla.
Přídavný modul RF-MOVE/RSMOVE nezobrazuje tabulky výsledků: Vytvořené zatěžovací stavy včetně zatížení lze zkontrolovat v programu RFEM/RSTAB. Popis jednotlivých pohyblivých zatížení je odvozen z příslušného čísla přírůstku zatížení.
Označení v programu RFEM/RSTAB je ovšem možné upravit. Veškerá vstupní data se mohou exportovat do MS Excel.
Různé zatěžovací stavy lze vytvořit jediným kliknutím. Po skončení generování se zobrazí čísla vytvořených zatěžovacích stavů a kombinací výsledků.
Sady prutů s pohyblivým zatížením se vyberou graficky v modelu RFEM/RSTAB. Na jednu sadu prutů je přitom možné nechat působit několik různých typů zatížení současně.
Zadáním první polohy zatížení lze přesně zobrazit zatížení vstupující do dráhy sledu prutů. Stejným způsobem lze stanovit, zda se pohyblivé zatížení skládající se z různých zatížení může pohybovat za konec sledu prutů (most) nebo ne (jeřábová dráha).
Přírůstek jednotlivých poloh zatížení je dán počtem zatěžovacích stavů vygenerovaných v programu RFEM/RSTAB. Zatížení lze také přidávat do již existujících zatěžovacích stavů programu RFEM/RSTAB, takže není nutná žádná další superpozice. K dispozici je několik typů zatížení, například osamělá, lineární a lichoběžníková zatížení, dvojice zatížení a několik konstantních osamělých zatížení.
Zatížení je možné aplikovat v lokálním i globálním směru. Aplikace se může vztahovat na skutečnou délku prutu nebo na průmět v globálním směru.
- Generování až 9 999 zatěžovacích stavů z pohyblivých poloh zatížení
- Parametrizované polohy zatížení různých osamělých a spojitých zatížení
- Shrnutí několika pohyblivých zatížení do jednoho generovacího případu
- Možnost přidat zatížení k již existujícím zatěžovacím stavům programu RFEM/RSTAB
- Generování kombinace výsledků pro stanovení nejnepříznivější polohy zatížení
- Možnost uložit zadání zatížení pro další použití v jiných konstrukcích
Je možné při výpočtu napětí v programu RFEM 6 zohlednit excentricitu nesymetrických liniových svarů?
Proč mapa eHORA pro Rakousko udává jiné zatížení sněhem než váš nástroj pro stanovení oblastí zatížení?
U schodišť se složitou geometrií je často obtížné posoudit svary analytickými metodami. Jak to lze provést v programu RFEM?
Obsahuje program RFEM 6 kombinace pro konstrukce mostů pozemních komunikací podle EN 1991-2?
Jak je možné v přídavném modulu RF-STAGES zobrazit deformaci v aktuální fázi výstavby a vzhledem k počátečnímu systému?
Spočítal jsem komorový nosník. Jaké výsledky plochy resp. Napětí na ploše mohu použít pro vyhodnocení vzpěrného chování stojin?
