Rozšíření DYNAM Pro – Natural Vibrations pro časovou analýzu a multimodální spektrální analýzu.
Celkový počet: 5
RF-/DYNAM Pro - Forced Vibrations | Základní vlastnosti časové analýzy
- Kombinace uživatelsky definovaných časových diagramů se zatěžovacími stavy nebo kombinacemi zatížení (zatížení na uzel, prut a plochu, volná a generovaná zatížení lze kombinovat pomocí funkce proměnné v čase)
- Kombinace několika nezávislých budících funkcí
- Rozsáhlá databáze průběhů zemětřesení (akcelerogramy)
- Lineární implicitní Newmarkův řešič nebo modální časová analýza
- Rayleighovo nebo Lehrovo tlumení konstrukce
- Přímý import počátečních deformací ze zatěžovacího stavu nebo kombinace zatížení
- Grafické zobrazení výsledků v časovém diagramu
- Export výsledků v uživatelsky definovaných časových krocích nebo jako obálky
RF-/DYNAM Pro - Forced Vibrations | Základní vlastnosti multimodální analýzy spektra odezvy
- Spektra odezvy mnoha norem (EN 1998, DIN 4149, IBC 2012 atd.)
- Spektra odezvy definovaná uživatelsky nebo generovaná z akcelerogramů
- Použití spektra odezvy závislého na směru
- Příslušné vlastní tvary pro spektrum odezvy můžeme zadat ručně nebo nechat vybrat automaticky (lze použít 5%-pravidlo podle EC 8)
- Kombinace výsledků modální superpozicí (pravidlo SRSS a CQC) a superpozicí směrů (SRSS nebo pravidlo 100%/30%)
RF-/DYNAM Pro - Forced Vibrations | Údaje
Nejdříve se zadají potřebná spektra odezvy, akcelerogramy nebo časové diagramy. Dynamické zatěžovací stavy definují místo a směr působení spektra odezvy a také akcelerogramy nebo buzení závislé na čase a síle.
Časové diagramy jsou kombinovány se statickými zatěžovacími stavy, což poskytuje velkou flexibilitu. Pro časovou analýzu je možné importovat počáteční deformaci z jakéhokoli zatěžovacího stavu nebo kombinace zatížení.
RF-/DYNAM Pro - Forced Vibrations | Výpočet
Při časové analýze se uplatňuje modální analýza nebo lineární implicitní Newmarkova metoda. Časová analýza je v tomto přídavném modulu omezena na lineární systémy. Ačkoli modální analýza představuje rychlejší algoritmus, je třeba použít určitý počet vlastních čísel pro zajištění požadované přesnosti výsledků.
Implicitní Newmarkův řešič je velmi přesná metoda nezávislá na počtu použitých vlastních čísel, nicméně výpočet vyžaduje dostatečné množství menších časových kroků. Při analýze spektra odezvy se vypočítají náhradní statická zatížení. Následně je proveden lineární výpočet.
RF-/DYNAM Pro - Forced Vibrations | Výsledky
Díky integraci modulu RF‑/DYNAM Pro do programu RFEM/RSTAB je možné zahrnout numerické i grafické výsledky z přídavného modulu RF‑/DYNAM Pro - Forced Vibrations do globálního tiskového protokolu. Zároveň jsou zde dostupné všechny možnosti programu RFEM pro grafické zobrazení.

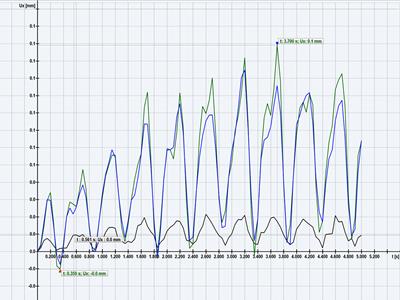

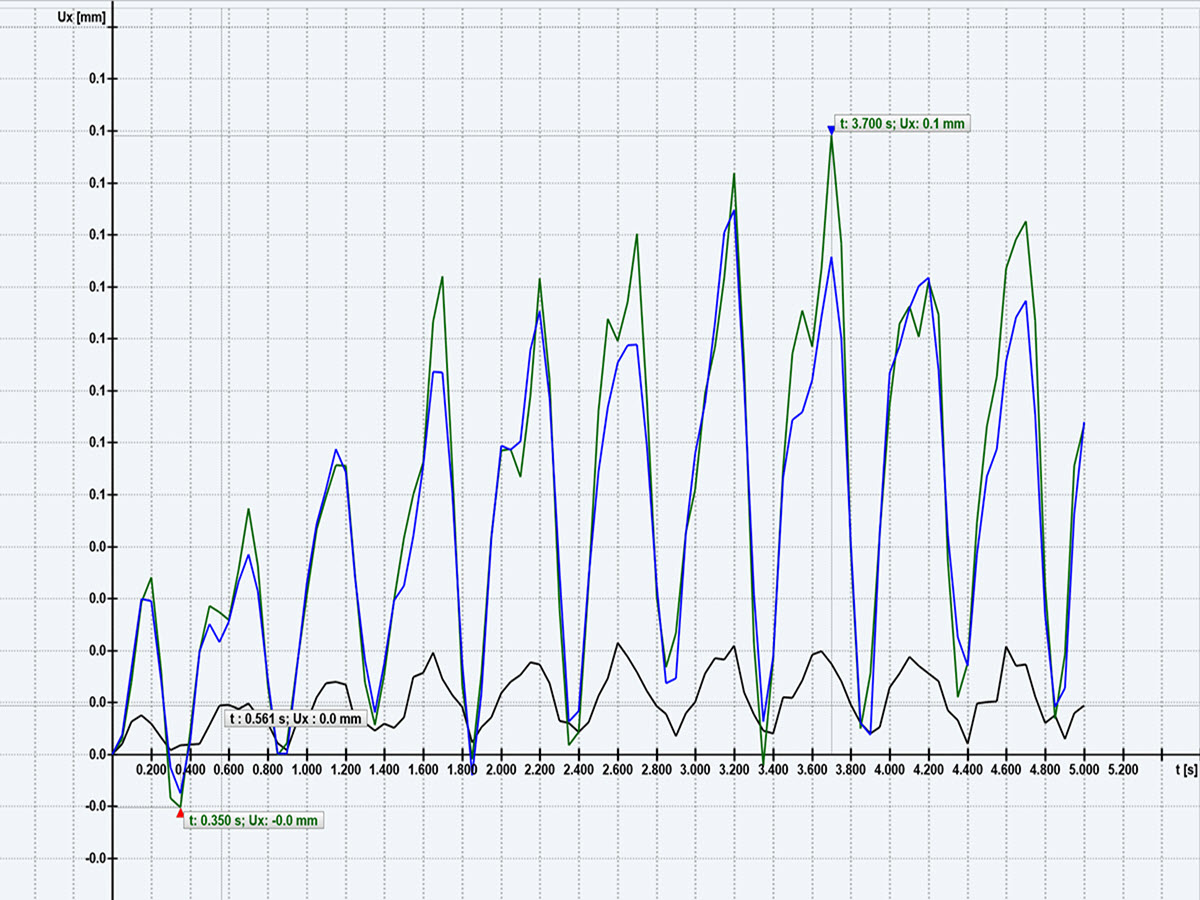

Výsledky časové analýzy se zobrazí v časovém diagramu. Všechny výsledky jsou zobrazené v závislosti na čase. Číselné hodnoty lze exportovat do programu MS Excel.
V případě časové analýzy je možné exportovat výsledky jednoho časového kroku nebo filtrovat nejnepříznivější výsledky všech časových kroků.
Při analýze spektra odezvy lze generovat kombinace výsledků. Kombinace výsledků vzniknou kombinací modálních účinků a účinků zatížení následkem zemětřesení.
