Module additionnel DYNAM Pro - Forced Vibrations pour RSTAB 8

Le module additionnel DYNAM Pro - Forced Vibrations permet d'effectuer des analyses dynamiques de structures pour une excitation externe. Différentes fonctions d'excitation peuvent être définies dans des tableaux, en tant que charges harmoniques, ou en fonction du temps. L'analyse de l'historique de temps est effectuée selon l'analyse modale ou l'analyse linéaire implicite Newmark.

Les analyses sismiques sont effectuées à l'aide de l'analyse du spectre de réponse multimodale. Les spectres requis peuvent être créés selon des normes ou définis par l'utilisateur. Le module contient une vaste bibliothèque d'accélérogrammes issus de zones sismiques. Vous pouvez les utiliser pour générer des spectres de réponse.

Extension de DYNAM Pro - Natural Vibrations pour l'analyse de l'historique de temps et le spectre de réponse multimodal

Nombre total d'articles : 5

Module additionnel RF-/DYNAM Pro - Forced Vibrations pour RFEM/RSTAB | Analyse des vibrations forcées

RF-/DYNAM Pro - Forced Vibrations | Fonctionnalités de l'analyse de l'historique de temps

Combinaison des diagrammes définis par l'utilisateur avec les cas de charge ou les combinaisons de charges (les charges nodales, de barre et de surface, ainsi que les charges libres et générées, peuvent être combinées avec les fonctions variables de temps)
Possibilité de combiner plusieurs fonctions d'excitation indépendantes
Vaste bibliothèque d'enregistrements sismiques (accélérogrammes)
Analyse linéaire implicite de Newmark ou analyse modale de l'historique de temps
Possibilité d'amortissement structurel à l'aide des coefficients d'amortissement de Rayleigh ou d'amortissement de Lehr's
Possibilité d'import direct des déformations initiales d'un cas de charge ou d'une combinaison de charge
Affichage des résultats graphiques dans un diagramme de l'historique de temps
Export des résultats dans des pas de temps définis par l'utilisateur ou comme une enveloppe

RF-/DYNAM Pro - Forced Vibrations | Fonctionnalités de la méthode du spectre de réponse multimodal

Spectres de réponse de nombreuses normes (ASCE 7-16, NBC 2015, etc.)
Spectres de réponse définis par l'utilisateur ou générés à partir des accélérogrammes
Application du spectre de réponse en fonction de la direction
Sélection manuelle ou automatique des modes propres appropriés pour les spectres de réponse (règle des 5 % de l'EC 8 applicable)
Combinaisons de résultats par superposition modale (règle SRSS et CQC) et superposition directionnelle (règle SRSS ou 100 %/30 %)

RF-/DYNAM Pro - Forced Vibrations | Données d'entrée

Vous pouvez insérer les spectres de réponse, diagrammes accélération-temps ou diagrammes force-temps nécessaires. Les cas de charge dynamiques définissent la position et la direction des effets du spectre de réponse, les diagrammes accélération-temps ou les excitations force-temps .

Les diagrammes de temps sont combinés avec les cas de charge statiques, ce qui vous donne une grande flexibilité. Vous pouvez importer une déformation initiale d'un cas de charge ou d'une combinaison de charge pour effectuer l'analyse de l'historique de temps.

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Calcul

L'analyse de l'historique de temps est effectuée par l'analyse modale ou par l'analyse linéaire implicite de Newmark. Dans ce module, l'analyse de l'historique de temps est limitée aux systèmes linéaire. Même si l'analyse modale est un algorithme rapide, un certain nombre de valeurs propres est nécessaire pour assurer la précision requise des résultats.

L'analyse linéaire implicite Newmark est une méthode très précise et indépendante du nombre de valeurs propres utilisées, mais il requiert des pas de temps assez faibles pour le calcul. Les charges statiques équivalentes sont calculées en interne pour les analyses de spectre de réponse. Ensuite, une analyse statique linéaire est réalisée.

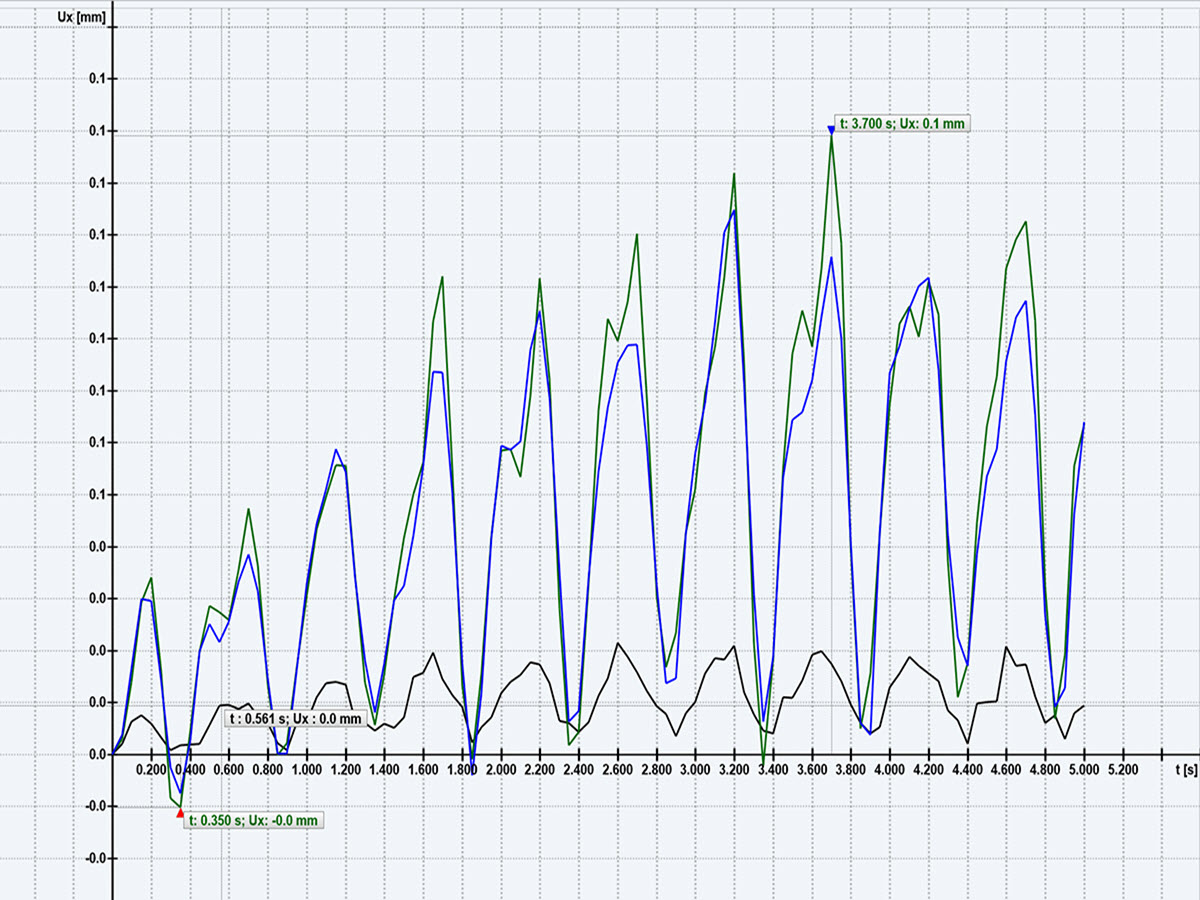

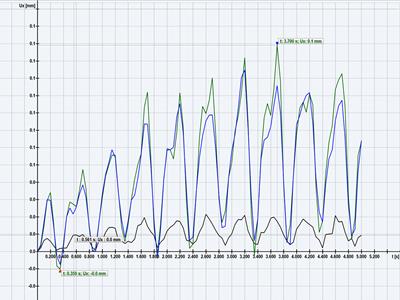

Moniteur de l'évolution du temps pour les vibrations périodiques

RF-/DYNAM Pro - Forced Vibrations | résultats

Grâce à l’intégration de RF-/DYNAM Pro dans RFEM/RSTAB, vous avez la possibilité d’intégrer les résultats numériques et graphiques de RF-/DYNAM Pro – Forced Vibrations dans le rapport d’impression global. Toutes les options de RFEM sont également disponibles pour une visualisation graphique.

Les résultats de l'analyse de l'historique de temps sont affichés dans le moniteur de l'historique de temps. Tous les résultats sont affichés en fonction du temps. Vous pouvez exporter les valeurs numériques vers MS Excel.

Dans le cas d'une analyse de l'historique de temps, vous pouvez exporter les résultats des différents pas de temps ou filtrer les résultats les plus défavorables de tous les pas de temps.

L'analyse du spectre de réponse génère des combinaisons de résultats. Les réponses modales et les composantes directionnelles des actions sismiques sont combinées en interne.
