modulo aggiuntivo RSTAB 8 DYNAM Pro - Forced Vibrations

Il modulo aggiuntivo DYNAM Pro - Forced Vibrations consente di eseguire l'analisi dinamica delle strutture per l'eccitazione esterna. Diverse funzioni di eccitazione possono essere definite nelle tabelle, come carichi armonici o in funzione del tempo. L'analisi time history viene eseguita utilizzando l'analisi modale o l'analisi implicita lineare di Newmark.

Le analisi sismiche vengono eseguite utilizzando l'analisi con spettro di risposta multimodale e multipunto. È possibile creare gli spettri di risposta necessari per questo in conformità con le norme o definiti dall'utente. Il modulo contiene una vasta libreria di accelerogrammi da zone sismiche. Puoi usarli per generare spettri di risposta.

Estensione di DYNAM Pro - Natural Vibrations per l'analisi time history e l'analisi con spettro di risposta multimodale

Totale voci: 5

Modulo aggiuntivo RF-/DYNAM Pro - Forced Vibrations per RFEM/RSTAB | Analisi delle vibrazioni forzate

RF-/DYNAM Pro - Forced Vibrations | Caratteristiche dell'analisi time history

Combinazione di diagrammi temporali definiti dall'utente con casi di carico o combinazioni di carico (i carichi dei nodi, delle aste e delle superfici, nonché i carichi liberi e generati, possono essere combinati con funzioni variabili nel tempo)
Combinazione delle funzioni di eccitazione indipendenti
Ampia libreria di registrazioni sismiche (accelerogrammi)
Solutore lineare implicito Newmark o analisi modale nel time history
Smorzamento strutturale utilizzando i coefficienti di smorzamento di Rayleigh o lo smorzamento di Lehr's
Importazione diretta degli spostamenti generalizzati iniziali da un caso o da una combinazione di carico
Visualizzazione grafica dei risultati in un diagramma time history
Esportazione dei risultati come inviluppo o in step time definiti dall'utente

RF-/DYNAM Pro - Forced Vibrations | Caratteristiche dell'analisi con spettro di risposta multimodale

Spettri di risposta di numerose norme (ASCE 7-16, NBC 2015, ecc.)
Spettri di risposta definiti dall'utente o generati dagli accelerogrammi
Approccio agli spettri di risposta in funzione della direzione
Selezione manuale o automatica delle forme modali pertinenti degli spettri di risposta (regola del 5% di EC 8 applicabile)
Combinazioni di risultati per sovrapposizione modale (regola SRSS o CQC) e per sovrapposizione di direzione (regola SRSS o 100%/30%)

RF-/DYNAM Pro - Forced Vibrations | Input

Bisogna inserire gli spettri di risposta, i diagrammi temporali o di accelerazione. I casi di carico dinamici definiscono la posizione e la direzione di azione degli spettri di risposta, dell'accelerazione temporale delle eccitazioni forza-tempo.

I diagrammi temporali sono combinati con casi di carico statici, il che offre una grande flessibilità. Per l'analisi time history, è possibile importare una deformazione iniziale da qualsiasi caso o combinazione di carico.

Berechnungsparameter für Eigenschwingungsfälle

RF-/DYNAM Pro - Forced Vibrations | Calcolo

L'analisi time history viene eseguita con l'analisi modale o l'analisi implicita lineare di Newmark. L'analisi time history in questo modulo aggiuntivo è limitata ai sistemi lineari. Sebbene l'analisi modale rappresenti un algoritmo veloce, è necessario utilizzare un certo numero di autovalori per garantire la precisione richiesta dei risultati.

L'analisi implicita di Newmark è un metodo molto preciso, indipendente dal numero di autovalori utilizzati, ma richiede un numero sufficiente di piccoli passi di tempo per il calcolo. Per l'analisi degli spettri di risposta, i carichi statici equivalenti sono calcolati internamente. Successivamente viene eseguita un'analisi statica lineare.

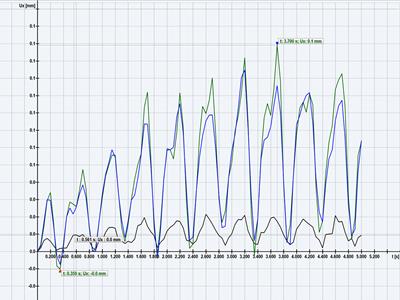

Monitor dell'andamento del tempo per la vibrazione periodica

RF-/DYNAM Pro - Forced Vibrations | Risultati

Grazie all'integrazione di RF-/DYNAM Pro in RFEM/RSTAB, è possibile incorporare i risultati numerici e grafici di RF-/DYNAM Pro - Forced Vibrations nella relazione di calcolo globale. Inoltre, tutte le opzioni di RFEM sono disponibili per una visualizzazione grafica.

I risultati dell'analisi time history sono visualizzati in un monitor di andamento temporale. Tutti i risultati sono visualizzati in funzione del tempo. È possibile esportare i valori numerici in MS Excel.

Nel caso di un'analisi time history, è possibile esportare i risultati dei singoli time step o filtrare i risultati più sfavorevoli di tutti i time step.

L'analisi con spettro di risposta genera combinazioni di risultati. Internamente, i contributi modali e le componenti direzionali delle azioni sismiche sono combinati.
