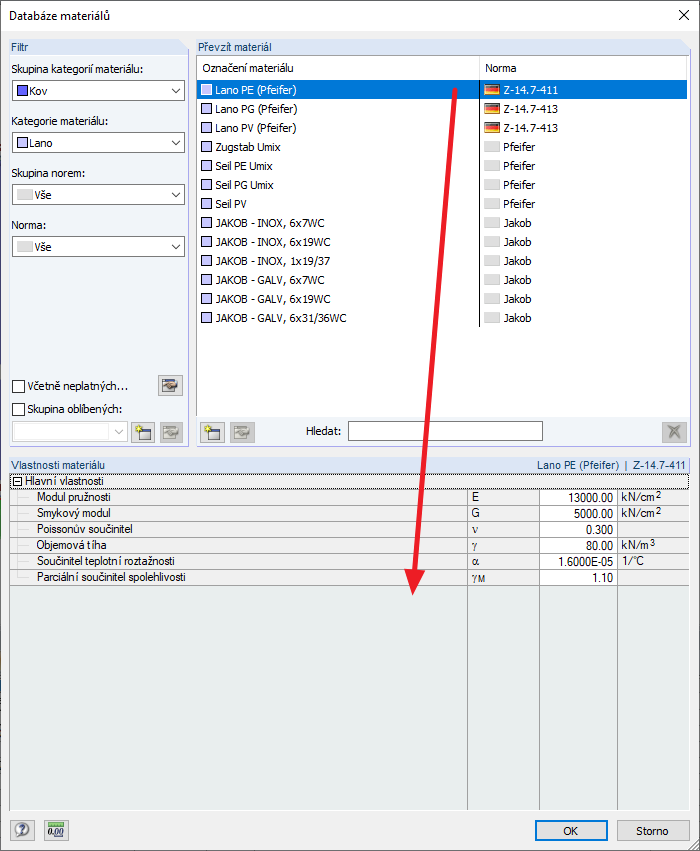

Pro materiál "Lano..." nejsou v databázi žádné informace o mezi kluzu a pevnosti v tahu.
Proto přídavný modul postrádá výpočetní základ pro tyto pruty. Aby přesto bylo možné takové materiály posuzovat, bylo by nutné vytvořit vlastní materiál a pokud jsou známé informace od výrobce, ručně doplnit chybějící parametry.
Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.
V addonu Posouzení hliníkových konstrukcí máte možnost při posouzení podle EN 1999-1-1 zohlednit lokální redukci pevnosti v tepelně ovlivněných oblastech (HAZ) vlivem příčných svarů.
Kromě toho vám addon Účinné průřezy v RSECTION 1 umožňuje vypočítat účinný průřez podle EN 1999-1-1 se zohledněním příčného svaru.
Modální součinitel důležitosti (MRF) Vám může pomoci posoudit, jak dalece se jednotlivé konstrukční prvky podílejí na vlastním tvaru. Výpočet je založen na relativní pružné deformační energii každého jednotlivého konstrukčního prvku.
Pomocí MRF je možné rozlišovat mezi lokálními a globálními vlastními tvary. Pokud má několik prutů významný modální součinitel důležitosti (např. 20 %), je nestabilita celé konstrukce nebo její části velmi pravděpodobná. Pokud je oproti tomu součet všech MRF pro vlastní tvar přibližně 100 %, lze očekávat lokální stabilitní problém (např. vybočení jednoho prutu).
Kromě toho lze pomocí MRF stanovit kritická zatížení a náhradní vzpěrné délky jednotlivých konstrukčních prvků (např. pro posouzení stability). Vlastní tvary, pro které má určitý prut malé hodnoty MRF (např. <20 %), lze v této souvislosti zanedbat.
MRF se zobrazí pro vlastní tvar v tabulce výsledků pod položkou Posouzení stability → Výsledky po prutech → Vzpěrné délky a kritické síly.
V konfiguraci mezního stavu použitelnosti lze upravovat různé parametry posouzení průřezů. Je zde také možné zadat výchozí stav průřezu pro posouzení deformací a šířky trhlin.
Aktivovat lze následující nastavení:
V záložce 'Návrhové podpory a průhyb' v dialogu 'Upravit prut' lze pruty jednoznačně segmentovat pomocí optimalizovaného zadávacího dialogu. V závislosti na podporách se automaticky použijí mezní deformace pro konzolové nebo prosté nosníky.
Zadáním návrhové podpory v příslušném směru na začátku prutu, na jeho konci a na vnitřních uzlech program automaticky rozpozná segmenty a délky segmentů, ke kterým se vztahuje dovolená deformace. Pomocí definovaných návrhových podpor také automaticky rozpozná, zda se jedná o nosník nebo konzolu. Ruční přiřazení jako v předchozích verzích (RFEM 5) již tak není nutné.
Pomocí možnosti 'Uživatelsky zadané délky' lze upravit referenční délky v tabulce. Standardně se použije vždy příslušná délka segmentu. Pokud se ale referenční délka odchyluje od délky segmentu (např. u zakřivených prutů), pak zde lze upravit.
