Plastické posouzení vnitřních sil

Je možné v programu RSTAB nastavit plastický výpočet vnitřních sil, nebo se vnitřní síly počítají výhradně pružně?

Odpověď:

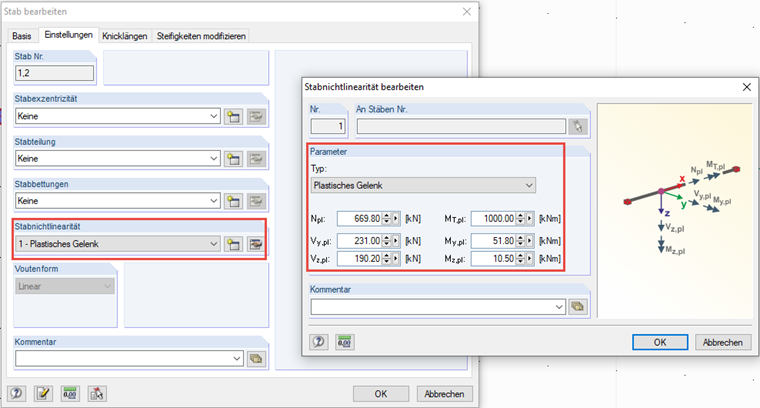

V programu RSTAB lze také stanovit plastické vnitřní síly. Dazu muss man über die Stabeigenschaften ein plastisches Gelenk als Nichtlinearität auszuwählen (siehe Bild 1). Allerdings beinhaltet dies keine Interaktion der plastischen Schnittgrößen. Eine andere Möglichkeit besteht darin, direkt Gelenke mit nichtlinearen Eigenschaften zu setzen. Allerdings muss man mit dieser Methode vorher abschätzen, an welchen Stellen sich diese Gelenke bilden.

Plastický kloub
1 Plastický kloub

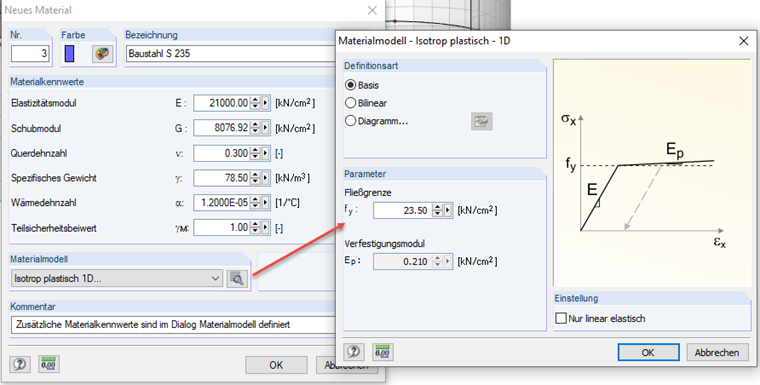

In RFEM besteht die Möglichkeit, ein entsprechendes Materialmodell auszuwählen (siehe Bild 2).

Plastický materiál 1D
2 Plastický materiál 1D

Autor

Ing. Baumgärtel zajišťuje technickou podporu zákazníkům společnosti Dlubal Software.

Reference
  1. Manuál RSTAB. Tiefenbach: Dlubal Software, září 2017
