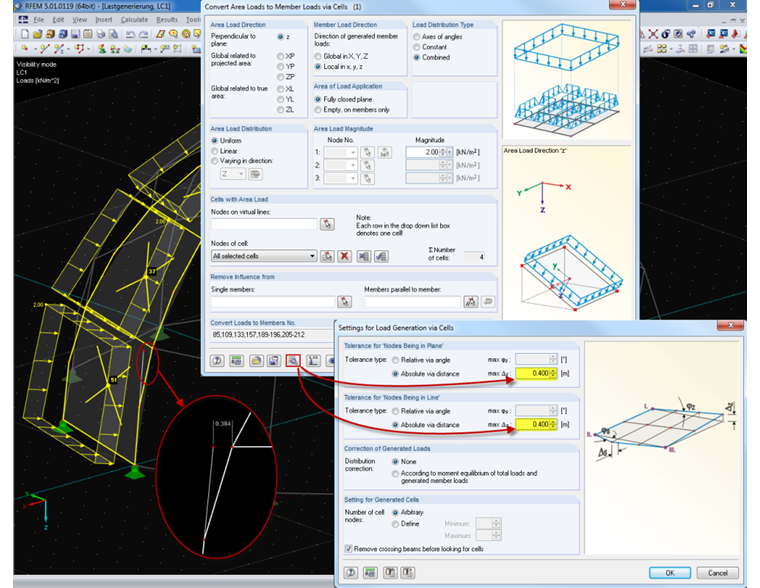

默认情况下，节点与平面的偏离最大为1°，以便被识别为平面的组成部分，以便正确识别单元格。 对于结构中的偏差较大的情况，可以通过详细设置调整相应的值，以便继续使用自动生成荷载。

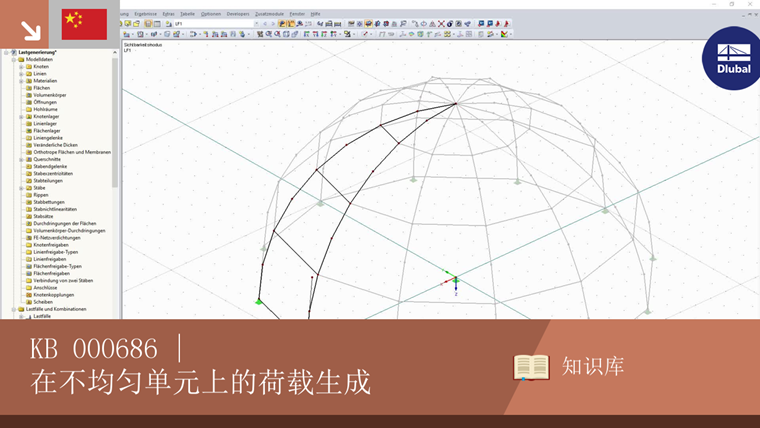

不均匀单元格上的荷载生成

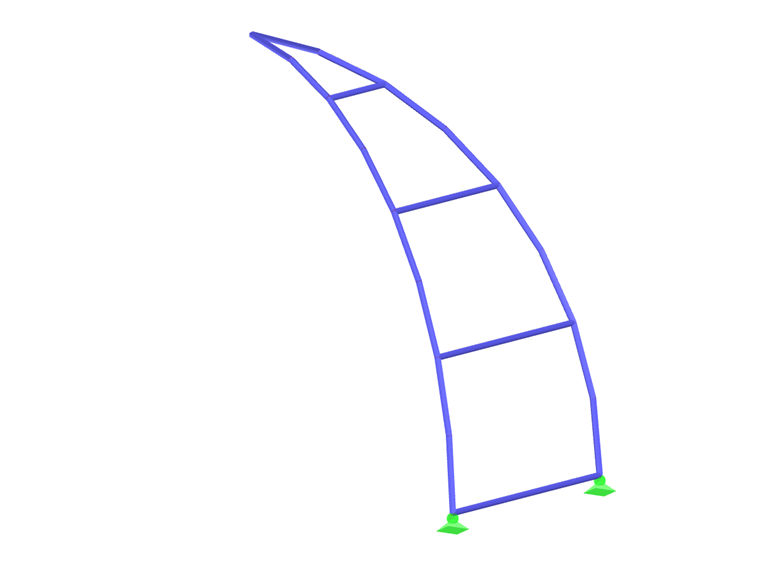

Die Lastgenerierer in RFEM und RSTAB, die automatisch eine Umwandlung von Flächenlasten auf Stablasten vornehmen, benötigen nahezu ebene Zellen. Bei bogenähnlichen Strukturen können die Zellen häufig nicht automatisch erkannt werden.
