Resultierende Schnittgröße in einem Schnitt

Zu Kontrollzwecken ist es in RFEM möglich, sich in Schnitten eine resultierende Schnittgröße ausgeben zu lassen. Zur Erläuterung wurde in diesem Beispiel das Biegemoment ausgewählt.

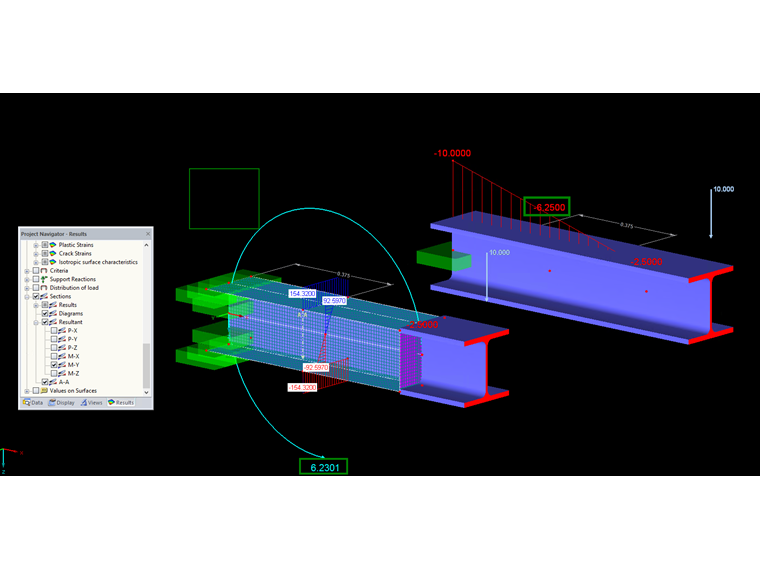

Resultierende Schnittgröße in einem Schnitt
Resultierende Schnittgröße in einem Schnitt

手动控制计算是通过将第1-1节中的面法向力NX集成到HE-B 200中，将其划分为面：

上翼缘： N = 154.32 kN/m·0.20 m = 30.86 kN（常数）

下翼缘： N = 154.32 kN/m·0.20 m = 30.86 kN（常数）

热门网页： N = 92.59 kN/m·0.0925 m·0.5 = 4.28 kN（三角形）

下腹板： N = 92.59 kN/m·0.0925 m·0.5 = 4.28 kN（三角形）

弯矩： My = 2·30.86 kN·0.0925 m + 2·4.28 kN·2/3·0.0925 m = 6.24 kNm

HEB 200 Steel Beam
HEB 200 Steel Beam
