Výsledné vnitřní síly v řezu

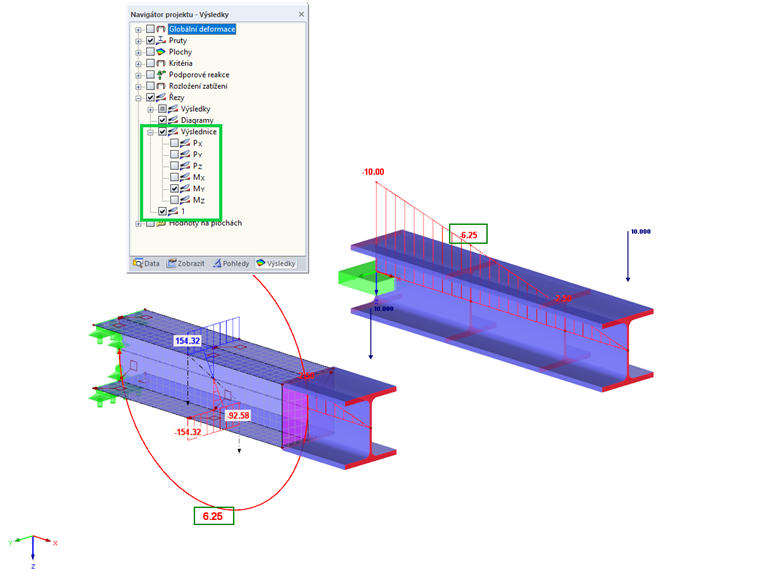

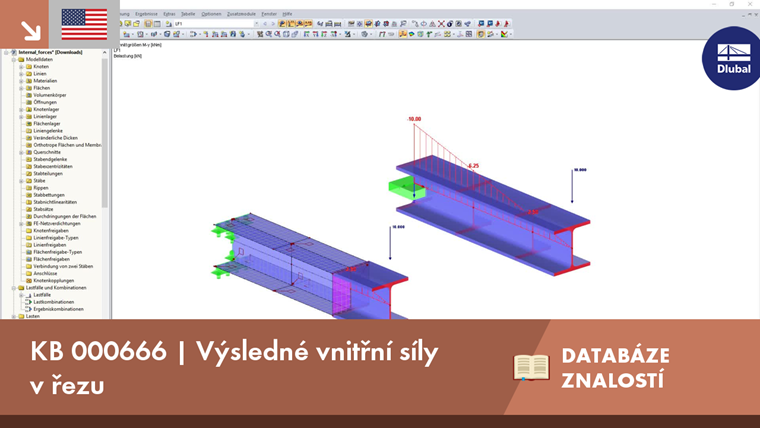

Pro kontrolu RFEM nabízí funkci zobrazení výsledných vnitřních sil v řezech. Pro ilustraci jsme v tomto příkladu vybrali ohybový moment.

Výsledné vnitřní síly v řezu
Výsledné vnitřní síly v řezu

Ruční kontrolní výpočet spočítaný integrací plošné normálové síly N-X v řezu 1-1 u profilu HE-B 200 rozloženého na plochy:

Horní pásnice: N = 154,32 kN/m · 0,20 m = 30,86 kN (konstantní)

Spodní pásnice: N = 154,32 kN/m · 0,20 m = 30,86 kN (konstantní)

Horní stojina: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (lineární)

Spodní stojina: N = 92,59 kN/m · 0,0925 m · 0,5 = 4,28 kN (lineární)

Moment: My = 2 · 30,86 kN · 0,0925 m + 2 · 4,28 kN · 2/3 · 0,0925 m = 6,24 kNm

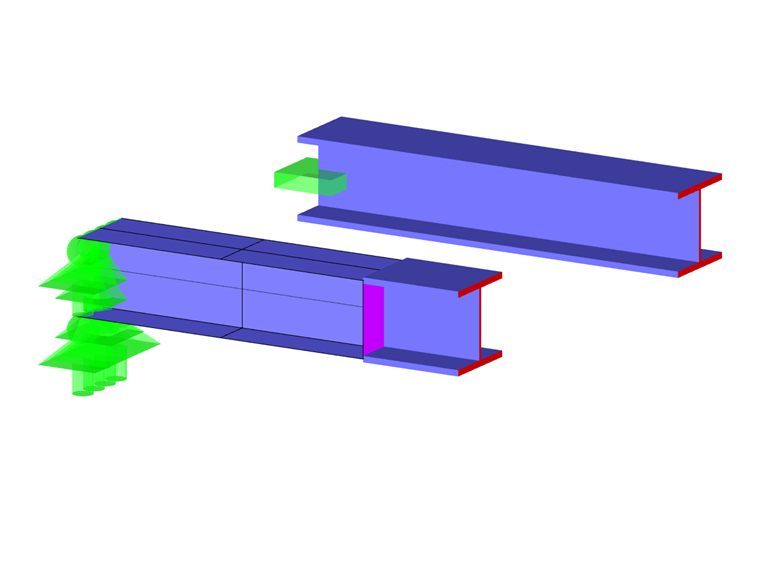

Ocelový nosník HEB 200
Ocelový nosník HEB 200
