Resultierende Schnittgröße in einem Schnitt

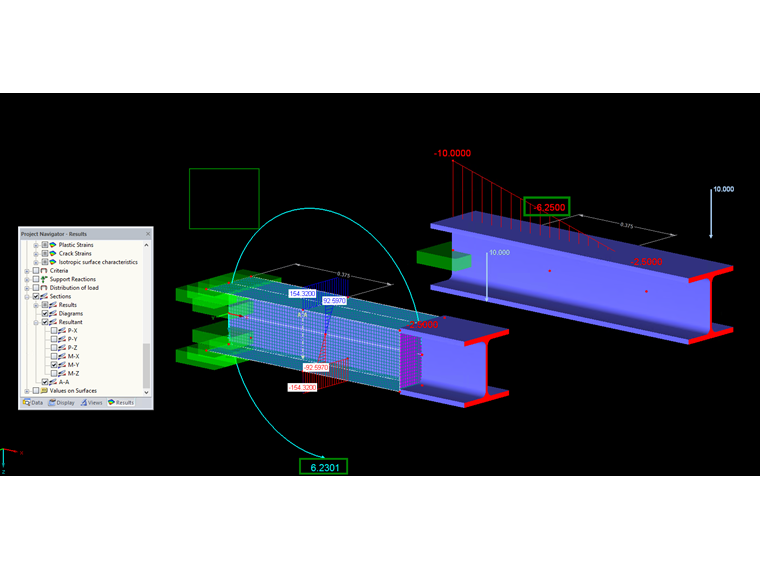

Zu Kontrollzwecken ist es in RFEM möglich, sich in Schnitten eine resultierende Schnittgröße ausgeben zu lassen. Zur Erläuterung wurde in diesem Beispiel das Biegemoment ausgewählt.

Resultierende Schnittgröße in einem Schnitt
Resultierende Schnittgröße in einem Schnitt

Расчет с ручным управлением путем интегрирования нормальной силы NX из раздела 1-1 для HE-B 200, разделенного на поверхности:

Верхняя полка: N = 154,32 кН/м · 0,20 м = 30,86 кН (постоянная)

Нижний фланец: N = 154,32 кН/м · 0,20 м = 30,86 кН (постоянная)

Верхняя паутина: N = 92,59 кН/м · 0,0925 м · 0,5 = 4,28 кН (треугольник)

Нижняя стенка: N = 92,59 кН/м · 0,0925 м · 0,5 = 4,28 кН (треугольник)

Момент: My = 2 · 30,86 кН · 0,0925 м + 2 · 4,28 кН · 2/3 · 0,0925 м = 6,24 кНм

Стальная балка HEB 200
Стальная балка HEB 200
