根据 EN 1992-1-1 确定剪力设计所需的纵向配筋

不按 EN 1992-1-1 [1] 或 DIN 1045-1 [2] 6.2.2 或 10.3.3 计算配筋时的抗剪承载力 VRd, c是根据纵向钢筋的程度计算的。 如果使用受弯设计所需的纵向钢筋来计算 VRd,c ，则会导致在没有受剪钢筋的铰接端支座附近的抗剪承载力被低估。 与受剪力相比，沿支座方向所需抗弯配筋逐渐减少。 此外，实际插入的纵向钢筋通常与端部支座区域所需的抗弯钢筋有很大的偏差（例如，在梁不交错的情况下）。

在 RF-CONCRETE 杆件和混凝土中，您可以在窗口 3.1 中指定是使用受弯设计所需的纵向钢筋，还是使用现有配筋建议的纵向钢筋进行剪力设计。 现在将在使用所需抗弯钢筋的抗剪承载力不足的位置施加所提供的钢筋。 如果不使用抗剪钢筋的抗剪设计不能使用所提供的钢筋，则所提供的配筋量也显示为静力所需纵向钢筋。

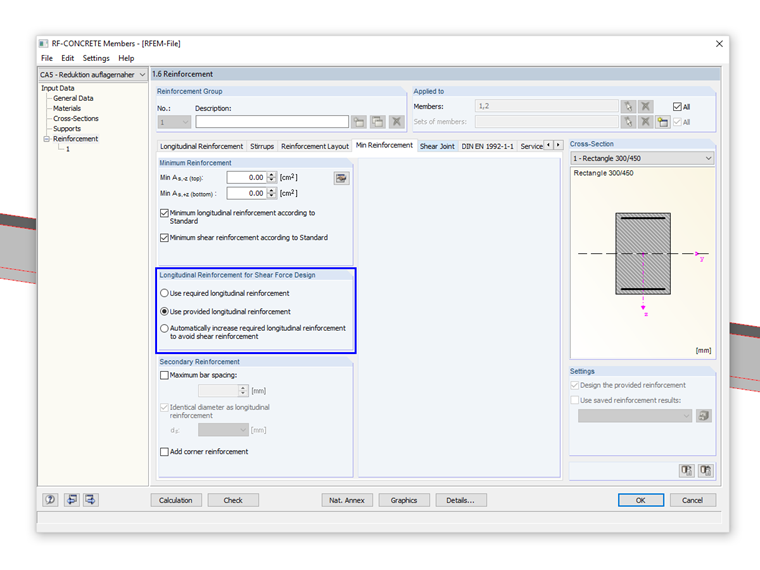

确定剪力设计所需的纵向钢筋
确定剪力设计所需的纵向钢筋

此外，还可以选择自动增加所需的纵向钢筋，以避免受剪钢筋。 此处增加纵向钢筋，直至达到最大配筋比 0.02。 如果在该过程中发现在施加最大纵向配筋率的情况下 VRd,c仍小于作用剪力 VEd ，则纵向钢筋的增加对抗剪承载力 VRd 没有影响， c并且未使用。 在这种情况下，VRd,c由受弯分析中所需的纵向钢筋确定，然后计算所需的抗剪钢筋。
ZH | 国旗 知识库

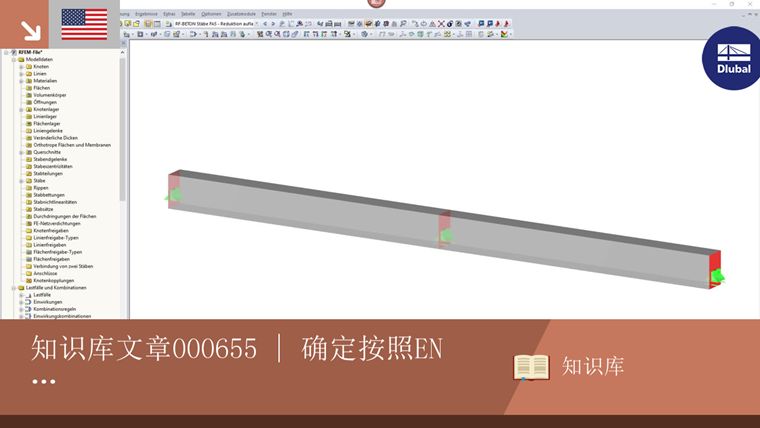

知识库文章000655 | 确定按照EN 1992-1-1进行剪力计算需要的纵向钢筋
作者

Meierhofer 先生是混凝土结构领域软件开发的负责人，他可以为客户解答钢筋混凝土和预应力混凝土设计方面的各种问题。

链接
参考
  1. 欧洲规范 EN 1992-1-1。 (2013)。国家附录 – 自主参数 – 欧洲规范 2： 混凝土结构设计 - 第1-1部分： 一般规范和建筑规范，DIN EN 1992-1-1/NA:2013-04。
  2. DIN 1045-1: Tragwerke aus Beton, Stahlbeton und Spannbeton Teil 1-1: Bemessung und Konstruktion, Kommentierte Kurzfassung. Beuth Verlag GmbH, Berlin, edition = 2. 2005.
;
