问题
在设计板时,我在相同弯曲应力的情况下得到不同的配筋。 原因可能是什么?
回复:

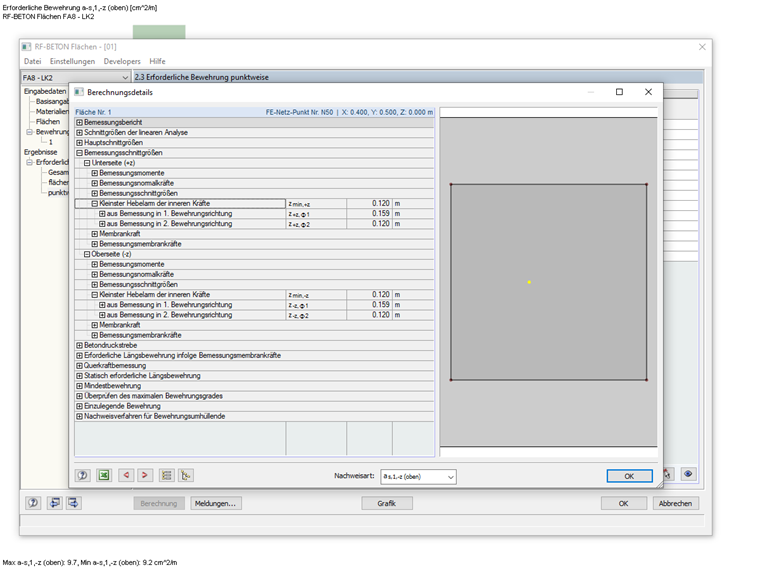

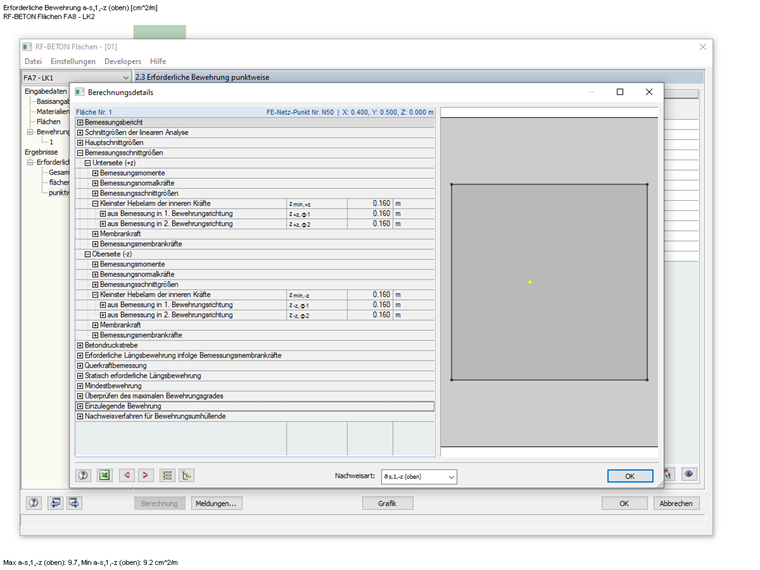

在 3D 模型上进行设计时,应注意轴力。 轴力会影响相应方向的荷载,但也会影响力臂的最小值。
在 RF‑CONCRETE Surfaces 中,两个配筋方向上较小的杠杆臂被应用于 3D 结构中。 在这种情况下,方向 1 上的轴力会影响方向 2 上的所需配筋。
