子测试注释()
' 从打开的模型中获取接口并锁定许可证/程序Dim iModel As RFEM5.IModel3Set iModel = GetObject(, "RFEM5.Model")iModel.GetApplication.LockLicense
出错时转到 e Dim iModelData As RFEM5.IModelData2设置 iModelData = iModel.GetModelData Dim iGuiObj as RFEM5.IGuideObjects设置 iGuiObj = iModel.GetGuideObjects Dim comm As RFEM5.Comment ' 设置框架类型comm.Frame = 圆形框架类型 ' 设置参照物类型comm.ObjectType = 通用对象类型comm.ObjectNo = 1 ' 设置点,如果选择 GeneralObjectType通信点.X = 2通信点.Y = 4通信点.Z = 6 ' 设置与参照物的偏移量comm.偏移.X = 0.5comm.偏移.Y = 1comm.偏移.Z = 1.5comm.Rotation = 1 ' 设置注释文本comm.Text = "测试注释" ' 传递对象给程序iGuiObj.PrepareModificationiGuiObj.SetComment commiGuiObj.FinishModification e: 如果 Err.Number <> 0 那么 MsgBox Err.description, , Err.Source 设置 iModelData = 无iModel.GetApplication.UnlockLicense设置 iModel = 无
末端接头
问题

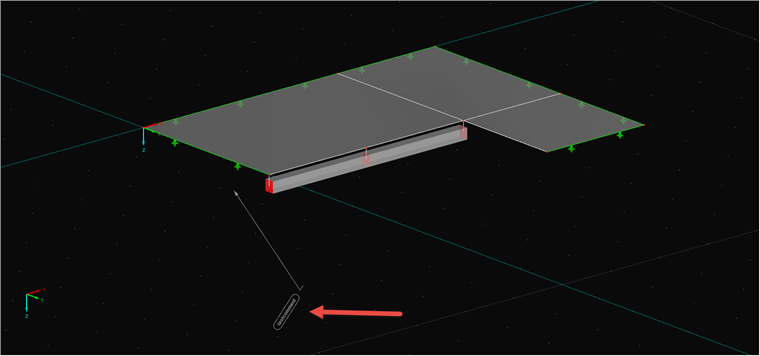

如何通过 COM 接口创建注释?
回复:
使用 COM 接口(RF-COM 或 RS-COM)时,可以使用辅助线对象接口 IGuideObjects 创建注释。 以下是创建注释的示例程序:选择注释的参照物或元素首先由类型 ( ObjectType ) 定义。 在这里可以选择例如杆件、节点或空间中的任何点。 接下来,通过对象编号指定参照对象的编号(例如杆件 1)。 如果选择了自由点,则通过点设置。
最后,您可以指定参照对象的偏移。
