将截面从 cadwork 传输到 RFEM 5

在 BIM 时代，结构工程各个专业之间的数据交换变得越来越重要。 Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnungen von Querschnitten und Materialien hat, bieten RFEM und RSTAB Konvertierungstabellen an, die im Register "Detaileinstellungen" des Import- und Export-Dialogs zugänglich sind. Dort können die Material- und Profilbezeichnungen für den Import und Export definiert werden. Die Dlubal-eigenen Bezeichnungen lassen sich komfortabel aus der umfangreichen Material- und Querschnittbibliothek auswählen. Die Konvertierungstabellen können bei Bedarf einfach an jeden Arbeitsplatz im Büro verteilt werden.

Cadwork und RFEM sollten mit den Querschnitten wechselseitig umgehen können, wenn sie in der Konvertierungstabelle richtig festgelegt sind.

Um sicherzugehen, dass die Bezeichnungen passen, ist folgendes Vorgehen zu empfehlen:

1. Den Querschnitt in cadwork anlegen und exportieren.

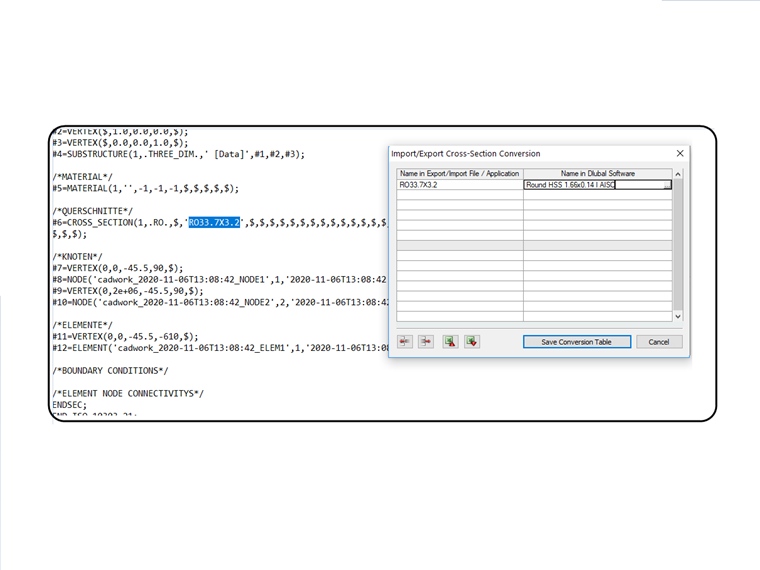

2. Die .stp Datei mit dem Editor öffnen und überprüfen, welche Bezeichnung für den Querschnitt verwendet wird.
3. Diese Bezeichnung in die Konvertierungstabelle von RFEM eintragen.
