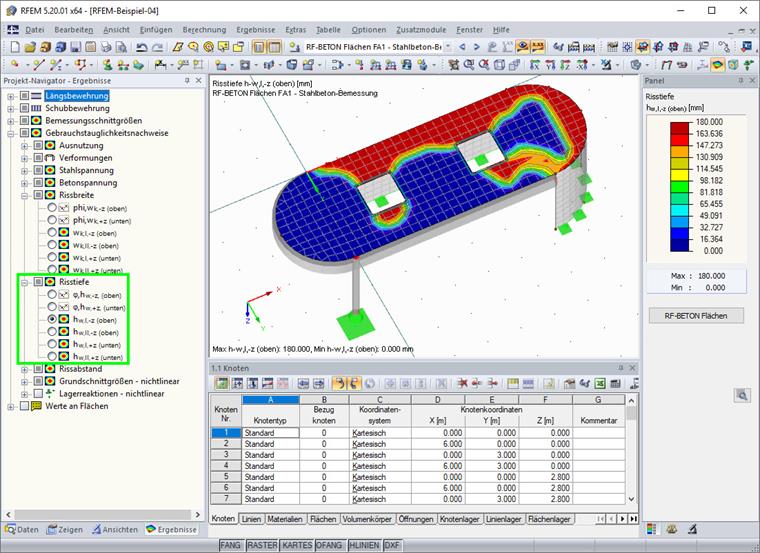

裂缝深度的结果显示在裂缝的两侧和两个主要方向上。 该方向方向也与轨迹ϕ,hw相关。
问题
在“ RF-CONCRETE Surfaces”中显示裂缝深度,以及进行非线性计算。 这个变量的作用是什么?
回复:

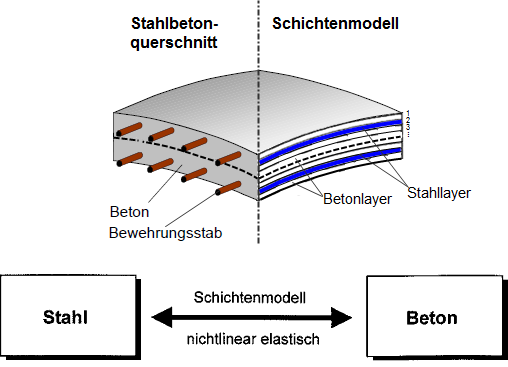

裂缝深度用于指定截面的有关损伤的高度,即换言之进行刚度修改的高度。 有限元单元的非线性计算和相应的层安排(见图02)是得出该值的基础。裂缝深度的结果显示在裂缝的两侧和两个主要方向上。 该方向方向也与轨迹ϕ,hw相关。
您有什么问题想问的吗?
